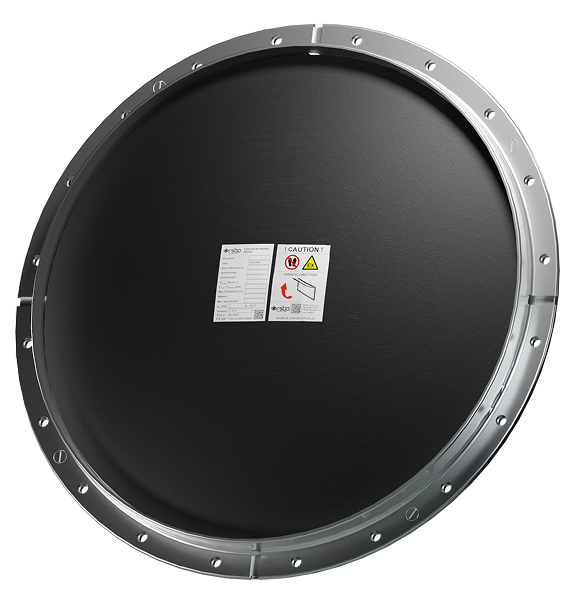

Мембрана VMP SU Круглая

Взрыворазрядные панели являются базовым и наиболее экономичным решением для взрывозащиты технологического оборудования.

В нормальном режиме функционирования взрыворазрядная панель закрывает отверстие для сброса избыточного давления. При подъёме давления в оборудовании выше определённого значения происходит раскрытие панели и сброс избыточного давления в окружающую среду. Давление раскрытия стандартно равно 0,1 бар, но может быть изменено в зависимости от особенностей технологического процесса.

Запросить стоимость Технические характеристики Документация

+74951340317

ask@atexcenter.ru

Описание продукции

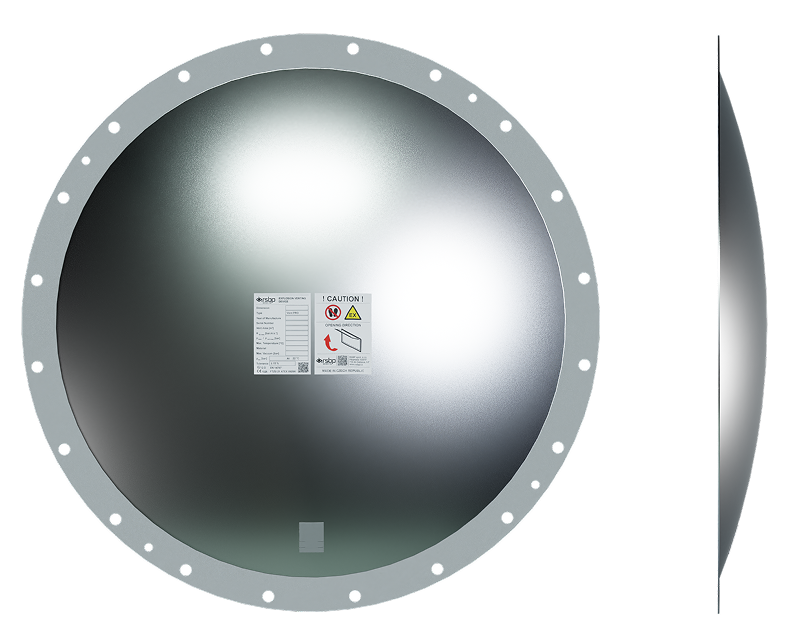

круглая выпуклая трехслойная панель из нержавеющей стали;
с высокой устойчивостью к разряжению;
подходит для защиты оборудования с импульсами давления;
подходит для защиты оборудования с рабочей температурой до 240 °C;
монтаж без верхнего фланца.

Так же, вас может заинтересовать Мембрана VMP D

Обеспечьте безопасность вашего предприятия с нашими инновационными решениями по защите от взрывов:

Подавление взрыва: Мгновенно и безопасно останавливаем взрывы, защищая персонал и оборудование.
Освобождение взрыва: Эффективно снижаем давление при взрыве, минимизируя разрушения.
Локализация взрыва: Быстро определяем и ограничиваем зону взрыва, предотвращая распространение разрушений.
Беспламенное освобождение взрыва: Устраняем огонь из вентиляционных отверстий, снижая риск возгорания.
Защита от взрыва ковшовых элеваторов ELEVEX: Специализированные решения для безопасности критически важного оборудования.

Повысьте уровень безопасности на вашем предприятии уже сегодня!

Дополнительные аксессуары к взрыворазрядителям VMP SU


Фланцы и уплотнения	Кабельный датчик разрыва мембраны	Магнитный датчик открытия	Теплоизоляция

Рамки из нержавеющей стали и фланцевые уплотнения (EPDM/ силикон) обеспечивают простой монтаж на оборудование, не имеющее штатных мест для установки панелей.	В случае открытия мембраны происходит прерывание кабеля и разъединение электрической цепи, это формирует сигнал для датчика о разрыве мембраны.	В случае открытия мембраны происходит отдаление двух частей индикатора – магнитного сенсора и магнита, это формирует сигнал о раскрытии.	Предотвращает образование конденсата на внутренней стороне панели при низких температурах окружающей среды и потери теплоты из технологического процесса.

Преимущества VMP SU круглый:

Наиболее экономичное решение;
Устойчивость к абразивному воздействию, механическим повреждениям и погодным условиям;
Устойчивость к колебаниям давления в технологии;
Простота в установке и обслуживании;
Большой сервисный интервал;
Быстрая и простая замена в случае срабатывания;
Большой выбор типоразмеров и дополнительных аксессуаров.

Технические характеристики

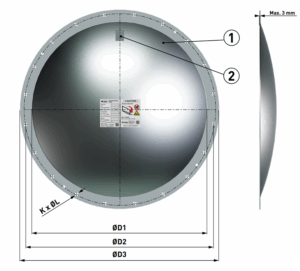

Размер	Площадь сброса давления взрыва (м2)	Ø D1 внутренний диаметр выпуклой части (мм)	Ø D2 диаметр окружности центров отверстий (мм)	Ø D3 внешний диаметр фланца (мм)
DN 250	0,05	270	320	350
DN 300	0,06	320	350	380
DN 350	0,07	345	387	442
DN 400	0,1	400	443	480
DN 450	0,13	450	486	530
DN 510	0,16	510	550	590
DN 600	0,24	600	646	680
DN 630	0,27	630	680	710
DN 750	0,41	770	817	850
DN 800	0,47	820	860	900
DN 880	0,53	880	920	960
DN 900	0,57	900	995	1000
DN 1000	0,72	1000	1060	1100
DN 1100	0,87	1100	1160	1200
