Мембрана VMP D
Мембрана VMP D - фото 0
Мембрана VMP D - фото 1
Мембрана VMP D - фото 2

Взрыворазрядные панели являются базовым и наиболее экономичным решением для взрывозащиты технологического оборудования.

В нормальном режиме функционирования взрыворазрядная панель закрывает отверстие для сброса избыточного давления. При подъёме давления в оборудовании выше определённого значения происходит раскрытие панели и сброс избыточного давления в окружающую среду. Давление раскрытия стандартно равно 0,1 бар, но может быть изменено в зависимости от особенностей технологического процесса.

Запросить стоимостьТехнические характеристикиДокументация


Описание продукции

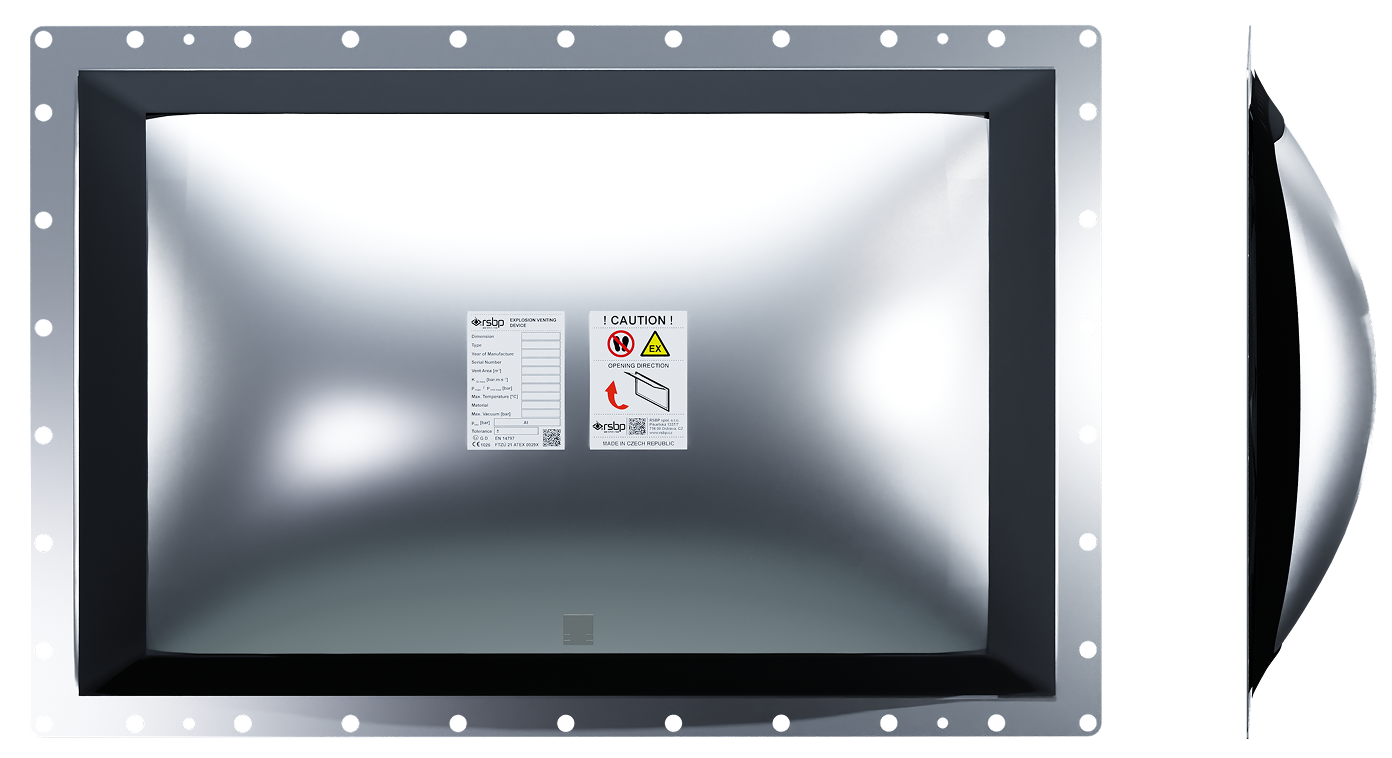

  • выпуклая прямоугольная однослойная панель из нержавеющей стали;
  • подходит для защиты оборудования c импульсами давления;
  • подходит для защиты оборудования с рабочей температурой до 100 °C;

Так же, вас может заинтересовать Мембрана VMP F и мембраны VMP SU

Обеспечьте безопасность вашего предприятия с нашими инновационными решениями по защите от взрывов:

Повысьте уровень безопасности на вашем предприятии уже сегодня!

Дополнительные аксессуары к взрыворазрядителям VMP D

Фланцы и уплотненияКабельный датчик разрыва мембраныМагнитный датчик открытияТеплоизоляция

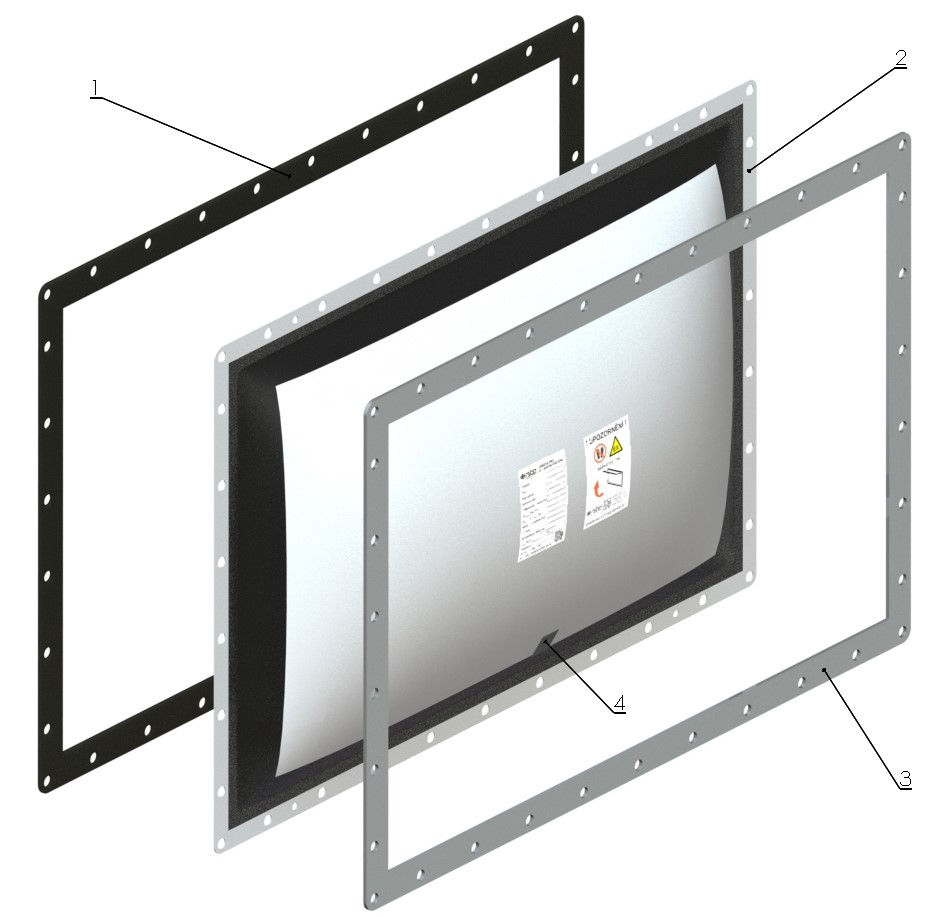

Рамки из нержавеющей стали и фланцевые уплотнения (EPDM/ силикон) обеспечивают простой монтаж на оборудование, не имеющее штатных мест для установки панелей.

В случае открытия мембраны происходит прерывание кабеля и разъединение электрической цепи, это формирует сигнал для датчика о разрыве мембраны.

В случае открытия мембраны происходит отдаление двух частей индикатора – магнитного сенсора и магнита, это формирует сигнал о раскрытии.

Предотвращает образование конденсата на внутренней стороне панели при низких температурах окружающей среды и потери теплоты из технологического процесса.

Преимущества VMP D

  • Наиболее экономичное решение;
  • Устойчивость к абразивному воздействию, механическим повреждениям и погодным условиям;
  • Устойчивость к колебаниям давления в технологии;
  • Простота в установке и обслуживании;
  • Большой сервисный интервал;
  • Быстрая и простая замена в случае срабатывания;
  • Большой выбор типоразмеров и дополнительных аксессуаров.

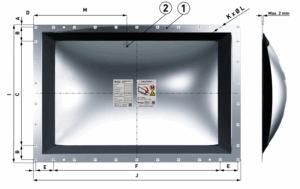

Технические характеристики

РазмерПлощадь сброса давления взрыва (м2)A – Внешний размер взрыворазрядной панели (мм)B – Внешний размер взрыворазрядной панели (мм)
229 x 2290,05309309
260 x 2600,06340340
150 x 600 0,08220670
220 x 5400,11300620
305 x 457 0,12375527
610 x 2900,16685365
630 x 3100,18705385
490 x 590 0,27565665
2x 610 x 2900,323851385
450 x 800 0,34530880
2x 630 x 3100,353851385
586 x 920 0,51661995
920 x 920 0,81995995
915 x 1118 0,989901193
1020 x 1020110951095
