Взрыворазрядители являются базовым и наиболее экономичным решением для взрывозащиты технологического оборудования.

В нормальном режиме функционирования взрыворазрядник (взрыворазрядитель) закрывает отверстие для сброса избыточного давления. При подъёме давления в оборудовании выше определённого значения происходит раскрытие панели и сброс избыточного давления в окружающую среду. Давление раскрытия стандартно равно 0,1 бар, но может быть изменено в зависимости от особенностей технологического процесса. Взрыворазрядные мембраны RSBP по стандарту ATEX со скидкой до 50%.



Запросить стоимостьТехнические характеристикиДокументация


Описание продукции

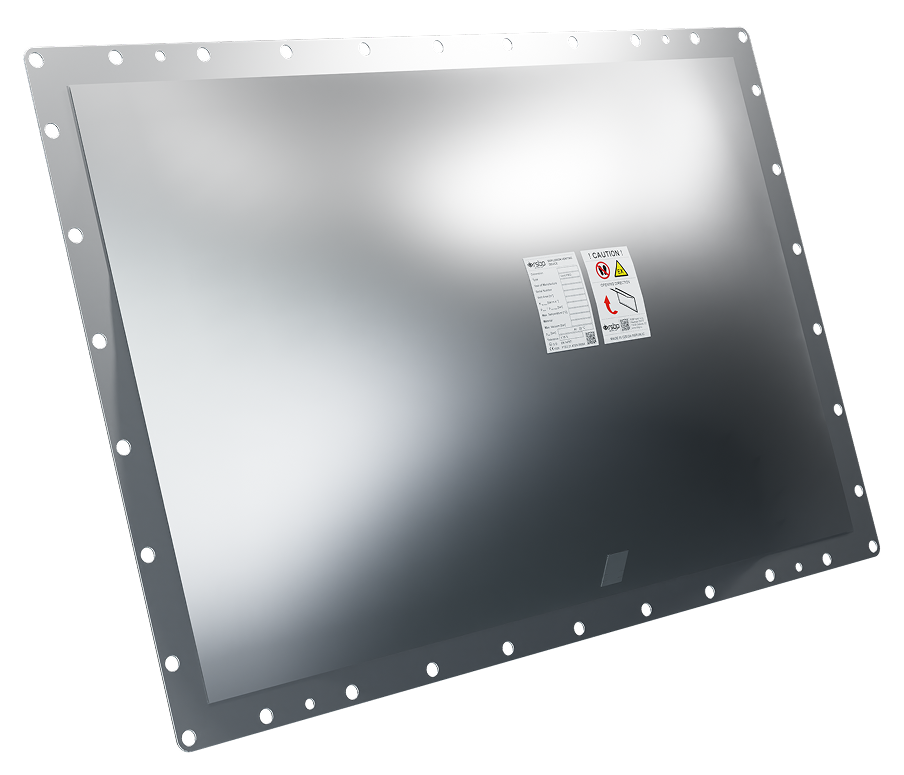

  • выпуклая прямоугольная трехслойная панель из нержавеющей стали;
  • подходит для защиты оборудования c импульсами давления;
  • c высокой устойчивостью к разряжению;
  • подходит для защиты оборудования с рабочей температурой до 240 °Cравао

Дополнительные аксессуары к взрыворазрядителям VMP SU

Фланцы и уплотненияКабельный датчик разрыва мембраныМагнитный датчик открытияТеплоизоляция

Рамки из нержавеющей стали и фланцевые уплотнения (EPDM/ силикон) обеспечивают простой монтаж на оборудование, не имеющее штатных мест для установки панелей.

В случае открытия мембраны происходит прерывание кабеля и разъединение электрической цепи, это формирует сигнал для датчика о разрыве мембраны.

В случае открытия мембраны происходит отдаление двух частей индикатора – магнитного сенсора и магнита, это формирует сигнал о раскрытии.

Предотвращает образование конденсата на внутренней стороне панели при низких температурах окружающей среды и потери теплоты из технологического процесса.

Преимущества взрыворазрядителя VMP SU:

  • Наиболее экономичное решение;
  • Устойчивость к абразивному воздействию, механическим повреждениям и погодным условиям;
  • Устойчивость к колебаниям давления в технологии;
  • Простота в установке и обслуживании;
  • Большой сервисный интервал;
  • Быстрая и простая замена в случае срабатывания;
  • Большой выбор типоразмеров и дополнительных аксессуаров.

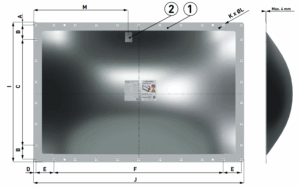

Технические характеристики

РазмерПлощадь сброса давления взрыва (м2)A – Внешний размер взрыворазрядной панели (мм)B – Внешний размер взрыворазрядной панели (мм)
229 x 2290,04309309
260 x 2600,05340340
220 x 5400,1300620
305 x 457 0,11375527
610 x 290 0,14685365
630 x 3100,16705385
490 x 590 0,24565665
2x 610 x 2900,283851385
450 x 800 0,32530880
2x 630 x 310 0,353851405
586 x 9200,48661995
920 x 9200,78995995
915 x 1118 0,959901193
1020 x 10200,9610951095
