Локализация взрыва
Устройства для локализации (отсечения) взрыва
Локализация взрыва направлена на предотвращение распространения пламени и давления между единицами технологического оборудования во время взрыва. Для этого используются обратные клапаны, шиберные задвижки и HRD барьеры, которые блокируют распространение пламени и давления по трубопроводам и воздуховодам. Такие решения особенно важны для защиты фильтров, силосов, элеваторов и циклонов, соединённых с другими аппаратами, и являются ключевым элементом комплексной взрывозащиты.
RSBP
Быстродействующая шиберная задвижка GATEX PRO
Противовзрывная быстродействующая шиберная задвижка для полного перекрытия трубопровода в случае взрыва.
Технические характеристики
Размер
DN 50...200
Рабочая температура
-20°C...+80°С
Температура среды
-40°C...+70°С
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 15089
RSBP
Взрывозащитный клапан B-FLAP
Механическое устройство, предназначенное для предотвращения распространения пламени и давления между единицами технологического оборудования.
Технические характеристики
Размер
DN 100...800
Температура среды
-40°C...+80°С
Рабочая температура
-40°C...+200°С
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 15089, EN 16447
RSBP
HRD барьер
Активная система химической локализации взрыва, предназначенная для предотвращения распространения пламени и давления по трубопроводам и воздуховодам.
Технические характеристики
Давление внутри баллона
30...120 бар
Температура
-20°C...+60°С
Объём
5,34...50 л
Стандарты
ТР ТС 012/2011, ТР ТС 032/2013, ГОСТ 31441.1-2011, EN 15089
Преимущества и применение
-
Предотвращение распространение пламени и давления по трубопроводам, воздуховодам и пневмотранспорту
-
Обеспечение защиты смежного оборудования при взрыве
-
Эффективность при всех классах пыли (St1 / St2 / St3), а также в газовых и гибридных средах
-
Подходит для систем с высоким рабочим давлением и вакуумом
-
Возможна установка на прямых и изогнутых участках трубопроводов
-
Используется внутри помещений и на открытых участках
-
Актуально для оборудования с высокими санитарно-гигиеническими требованиями
Частые вопросы
Что такое локализация взрыва и зачем она нужна?
Локализация взрыва – это технология, позволяющая предотвратить распространение пламени и избыточного давления по трубопроводам на другие единицы технологического оборудования. Она применяется для защиты смежных узлов системы и снижения масштаба последствий взрыва.
Какие устройства используются для локализации взрыва?
Для локализации взрыва применяются обратные клапаны (например, B-FLAP), быстродействующие шиберные задвижки (GATEX PRO) и химические барьеры (HRD барьер). Каждый тип устройства выбирается с учётом характеристик среды, скорости потока и геометрии трубопровода.
В чём разница между локализацией и подавлением взрыва?
Подавление взрыва гасит взрыв внутри оборудования на ранней стадии, а локализация – отсекает его распространение в другие части технологии. Часто эти методы используются совместно для комплексной взрывозащиты.
Отправьте запрос на бесплатную консультацию
Узнайте больше у наших специалистов!
Смотрите также
FDC
Разрывные диски
Мембранные предохранительные устройства для мгновенного сброса избыточного давления (или защиты от вакуума) при взрыве или резком росте давления в оборудовании.
Технические характеристики
Размер
1/2″...72″
Температура
-179...+593°С
Давление
0.01...1500 кг/см²
Стандарты
ASME Sec. VIII Div.1, ISO 6718, ISO 4126-2 to 4126-6, API RP 520, KOSHA Safety Certification
RSBP
Взрыворазрядная дверь ExDoor
Предназначена для многоразового безопасного сброса избыточного давления взрывов пыли, предотвращая разрушение оборудования.
Технические характеристики
Давление срабатывания
0,035 бар
Температура
-40°С...+70°С
Площадь высвобождения
0.358 м2
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 14491
RSBP
Взрывозащита норий ELEVEX
Комплексные решения за взрывозащиты конвейеров и ковшовых элеваторов с помощью локализации, подавления, высвобождения или беспламенного высвобождения взрыва.
Технические характеристики
Высвобождение взрыва
Да
Подавление взрыва (оптический датчик)
Да
Подавление взрыва (датчик давления)
Да
Стандарты
ATEX 114, VDI 2263, CEN/TR 16829
RSBP
HRD система
Cертифицированная активная система, предназначенная для подавления взрыва за миллисекунды на самых ранних стадиях его развития.
Технические характеристики
Давление внутри баллона
30...120 бар
Температура
-20°C...+60°С
Объём
5,34...50 л
Стандарты
ТР ТС 012/2011, ТР ТС 032/2013, ГОСТ 31441.1-2011, EN 14373
RSBP
Пламегаситель FLEX C PRO
Устройство беспламенного высвобождения взрыва для металлической и неметаллической пыли классов ST1, ST2, ST3, на большие внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+240°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP
Пламегаситель FLEX F PRO
Устройство беспламенного высвобождения взрыва для органической и плавкой пыли классов ST1 и ST2, на малые внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+100°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP
Пламегаситель FLEX R PRO
Устройство беспламенного высвобождения взрыва для органической и плавкой пыли классов ST1 и ST2, на средние внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+100°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP
Круглая мембрана VMP SU
Круглая взрыворазрядная мембрана с трёхслойной конструкцией и высокой устойчивостью к вакууму и перепадам давления.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°С...+240°С
Давление вакуума
-0,3...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 14491, EN 16009
RSBP

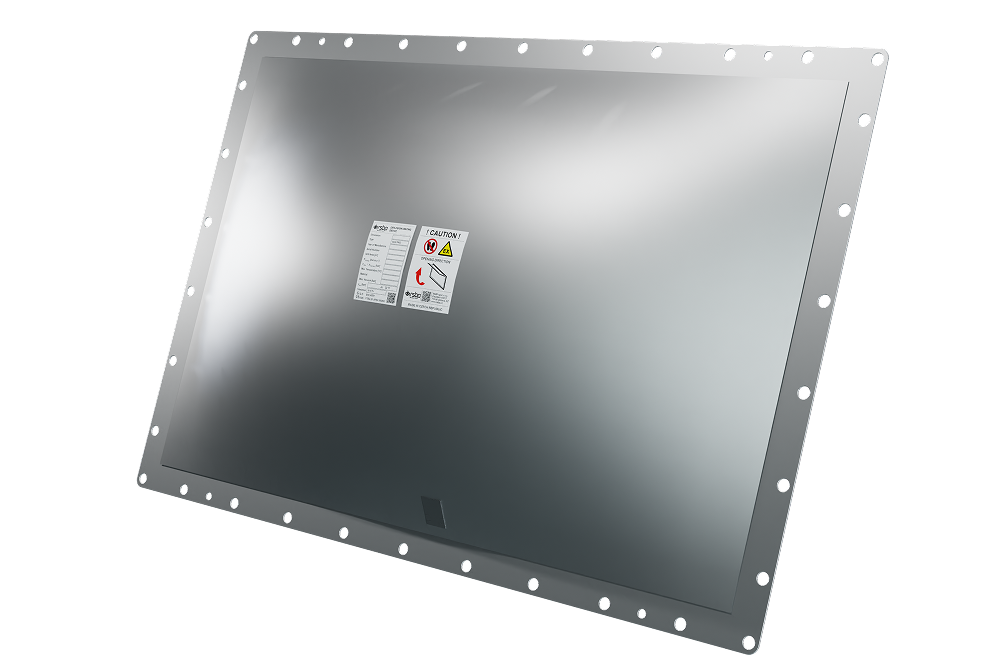

Взрыворазрядная мембрана VMP SU
