Взрыворазрядная панель VPS
Описание продукции
Особенности и преимущества
Возможности применения
Другие решения

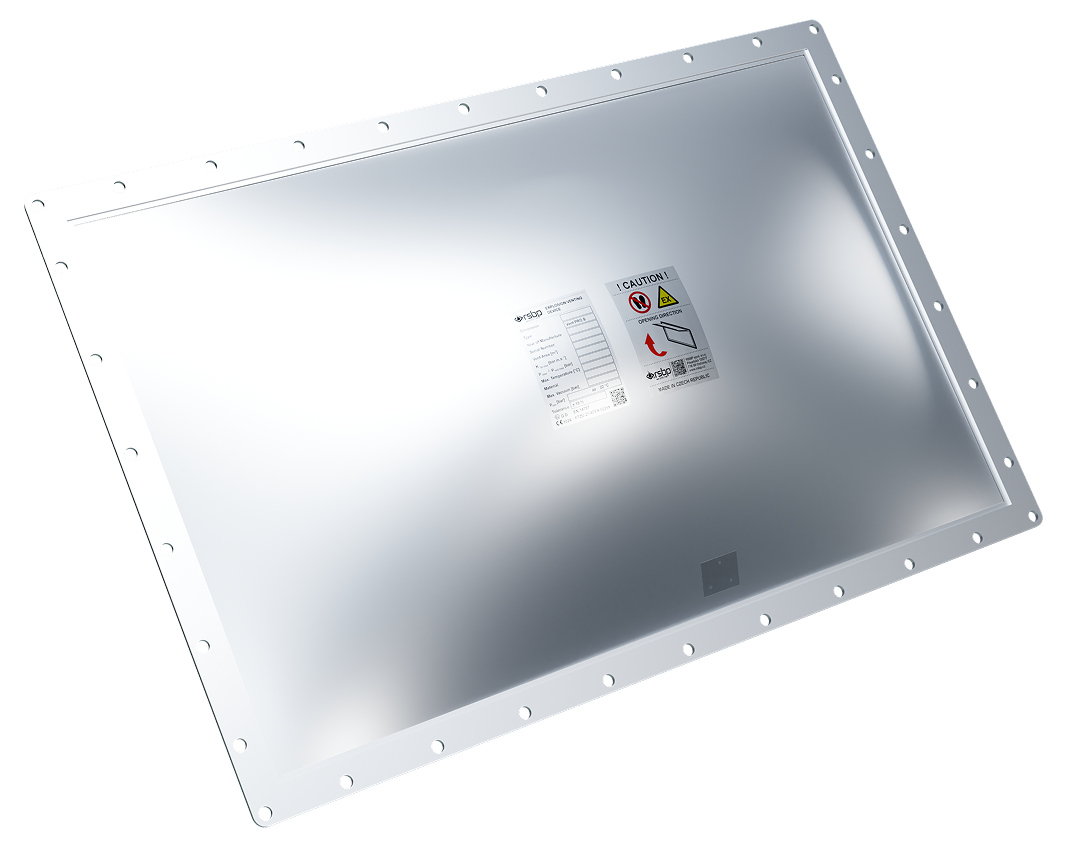

VENT PRO S – это взрыворазрядное устройство, разработанное для защиты промышленного оборудования от последствий взрыва горючей пыли и газов. Панель представляет собой однослойную куполообразную конструкцию из нержавеющей стали с интегрированным монтажным фланцем, что упрощает установку и обеспечивает герметичность соединения.
Благодаря устойчивости к циклическим вакуумным нагрузкам, взрыворазрядная панель VENT PRO S надёжно работает в условиях, где происходят колебания давления – например, в силосах, фильтрах, сушилках и сепараторах. Устройство рассчитано на применение в зонах с повышенными гигиеническими требованиями, что делает его особенно актуальным для пищевой, фармацевтической и химической промышленности. Взрыворазрядная панель мгновенно открывается при достижении заданного давления, обеспечивая контролируемый выход продуктов взрыва в заданном направлении.
Особенности:
- Однослойная куполообразная конструкция из нержавеющей стали
- Интегрированный верхний фланец
- Устойчивость к умеренным циклическим вакуумным нагрузкам
- Рабочая температура до 230 °C
- Герметизация по периметру (уплотнитель EPDM или силиконовый)
Преимущества:
- Быстрое и надёжное срабатывание при взрыве
- Простая и быстрая установка без дополнительного фланца
- Минимальное техническое обслуживание
- Повышенная пыле- и влагозащита
- Возможность применения в зонах с высокими санитарными требованиями
- Экономически эффективное решение взрывозащиты
Взрыворазрядную панель можно установить на:
- Фильтры
- Циклоны
- Силосы
- Бункеры
- Сушилки
- Циклоны
- Мельницы
- Дробилки
- Сепараторы
- Установки аспирации и пылеулавливания
- Другое промышленное оборудование
Защитите оборудование и персонал с помощью комплексных решений от АТЕКСЦЕНТР РУ:
- Подавление взрыва: HRD системы быстро обнаруживают и подавляют взрыв на начальной стадии, предотвращая повреждение оборудования.
- Локализация взрыва: взрывозащитные обратные клапаны B-FLAP и быстродействующие задвижки GATEX блокируют распространение взрыва по трубопроводам и воздуховодам.
- Беспламенное высвобождение взрыва: пламегасители FLEX обеспечивают эффективный и безопасный сброс энергии взрыва без распространения пламени и избыточного давления в окружающее пространство.
- Взрывозащита элеваторов (ELEVEX): специализированные системы для защиты ковшовых элеваторов от распространения и последствий взрыва.
Технические характеристики

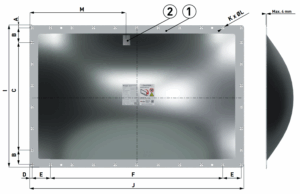

| Размер | Площадь высвобождения [м2] | I – Внешний размер панели [мм] | J – Внешний размер панели [мм] |
| 229×229 | 0,05 | 309 | 309 |
| 260×260 | 0,07 | 340 | 340 |
| 150×600 | 0,09 | 220 | 670 |
| 220×540 | 0,12 | 300 | 620 |
| 305×457 | 0,14 | 390 | 542 |
| 340х440 | 0,15 | 400 | 500 |
| 610х290 | 0,17 | 685 | 365 |
| 630×310 | 0,19 | 705 | 385 |
| 490×590 | 0,28 | 565 | 665 |
| 450×800 | 0,36 | 530 | 880 |
| 610×610 | 0,37 | 690 | 690 |
| 457×890 | 0,4 | 537 | 970 |
| 578×851 | 0,47 | 658 | 931 |
| 586×920 | 0,53 | 661 | 995 |
| 800×800 | 0,64 | 853 | 853 |
| 920×920 | 0,84 | 995 | 995 |
| 851х1162 | 0,98 | 931 | 1242 |
| 915×1118 | 1,01 | 990 | 1193 |
| 1020×1020 | 1,01 | 1095 | 1095 |
| 1130×1130 | 1,28 | 1220 | 1220 |
Стандарты
ТР ТС 012/2011
ГОСТ 31610.0-2019
ГОСТ 32407-2013
EN 14491
EN 14994
