Взрывозащита ковшовых элеваторов
Взрывозащита ковшовых элеваторов

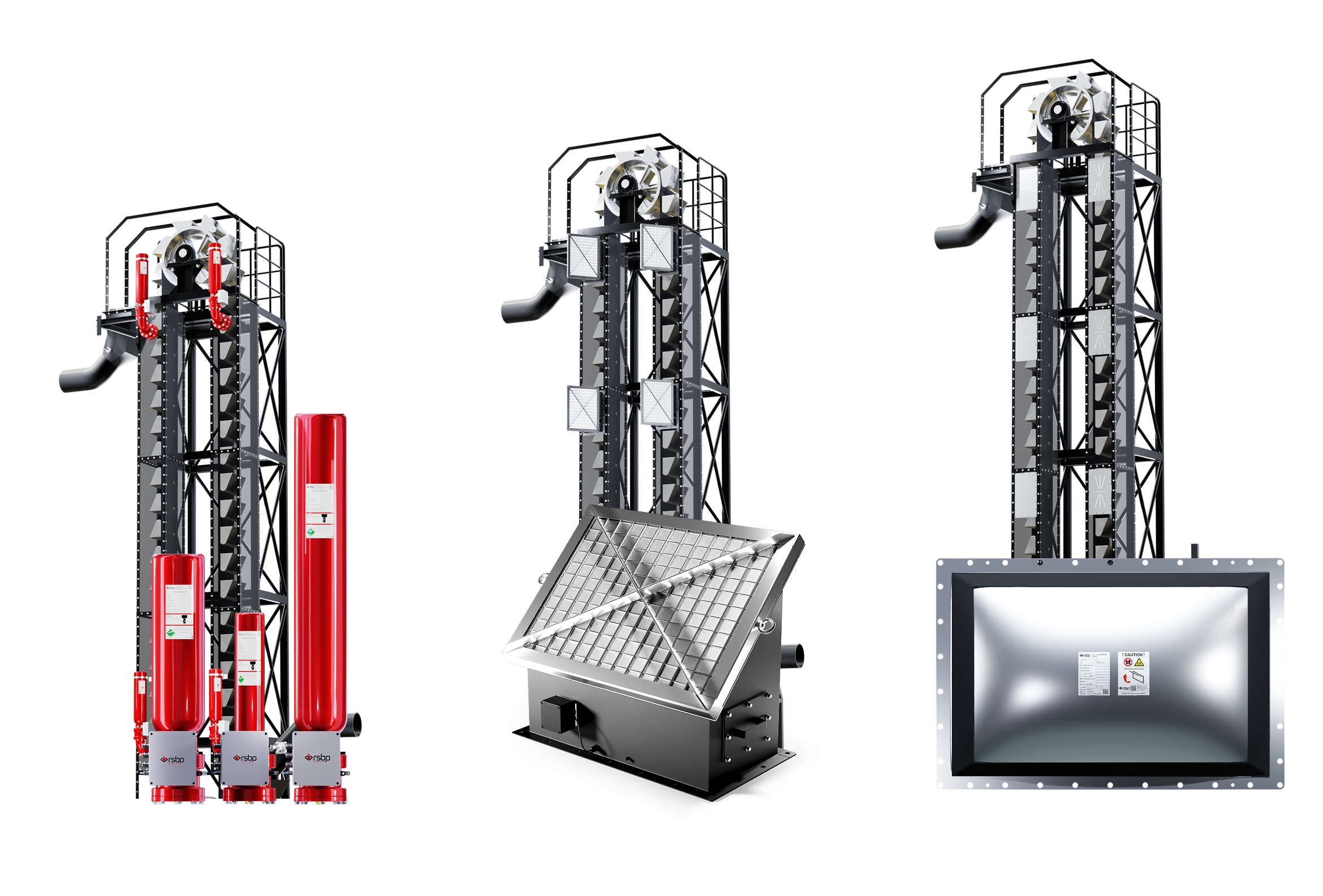

Система взрывозащиты для ковшовых элеваторов – это комплексное решение, разработанное с учётом особенностей работы вертикальных транспортёров и конвейеров с сыпучими материалами. Включает в себя устройства для высвобождения, подавления и локализации взрыва, рассчитанные под конкретную конструкцию элеватора.
RSBP
Взрывозащита норий ELEVEX
Комплексные решения за взрывозащиты конвейеров и ковшовых элеваторов с помощью локализации, подавления, высвобождения или беспламенного высвобождения взрыва.
Технические характеристики
Высвобождение взрыва
Да
Подавление взрыва (оптический датчик)
Да
Подавление взрыва (датчик давления)
Да
Стандарты
ATEX 114, VDI 2263, CEN/TR 16829
Преимущества и применение

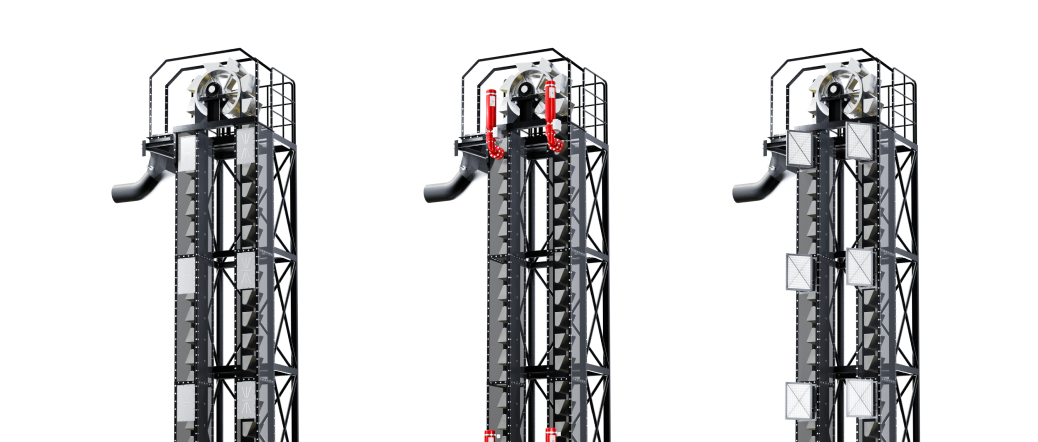

- Комплексный подход – защита элеватора на всех критически важных участках: корпус, голова, зоны входа и выхода продукта
- Сертифицированные компоненты – соответствие требованиям ГОСТ, EN, NFPA, ATEX
- Уникальное техническое решение под оборудование – решение проектируется под конкретную модель элеватора (нории) без необходимости конструктивных доработок
- Возможность установки как внутри, так и снаружи помещений
- Минимизация последствий взрыва – снижение давления, локализация взрыва, предотвращение разрушения конструкции
- Интеграция с технологической системой – вывод сигналов на срабатывание защитной автоматики
Частые вопросы
Как выбрать подходящий способ взрывозащиты для нории?
Выбор зависит от конструкции элеватора, условий эксплуатации и требований к размещению. Если есть возможность безопасного выброса давления – используют взрыворазрядные панели. Внутри помещений или при возможном наличии персонала в зоне выброса продуктов горения применяют беспламенное высвобождение (пламегасители FLEX). При невозможности использования высвобождения взрыва предпочтительно подавление взрыва с помощью HRD системы.
Можно ли установить взрывозащиту на существующий элеватор?
Да, система ELEVEX проектируется индивидуально и позволяет реализовать взрывозащиту без необходимости вносить конструктивные изменения в оборудование. Все компоненты подбираются с учётом габаритов, типа материала и схемы установки.
Какие зоны элеватора требуют обязательной защиты от взрыва?
Наиболее уязвимыми зонами являются голова элеватора, зоны входа и выхода продукта, а также входящие и выходящие трубопроводы. Именно там может возникнуть первичный взрыв или произойти распространение пламени – поэтому в этих точках размещают панели, пламегасители, HRD баллоны и устройства локализации.
Отправьте запрос на бесплатную консультацию
Узнайте больше у наших специалистов!
Смотрите также
FDC
Разрывные диски
Мембранные предохранительные устройства для мгновенного сброса избыточного давления (или защиты от вакуума) при взрыве или резком росте давления в оборудовании.
Технические характеристики
Размер
1/2″...72″
Температура
-179...+593°С
Давление
0.01...1500 кг/см²
Стандарты
ASME Sec. VIII Div.1, ISO 6718, ISO 4126-2 to 4126-6, API RP 520, KOSHA Safety Certification
RSBP
Взрыворазрядная дверь ExDoor
Предназначена для многоразового безопасного сброса избыточного давления взрывов пыли, предотвращая разрушение оборудования.
Технические характеристики
Давление срабатывания
0,035 бар
Температура
-40°С...+70°С
Площадь высвобождения
0.358 м2
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 14491
RSBP
Быстродействующая шиберная задвижка GATEX PRO
Противовзрывная быстродействующая шиберная задвижка для полного перекрытия трубопровода в случае взрыва.
Технические характеристики
Размер
DN 50...200
Рабочая температура
-20°C...+80°С
Температура среды
-40°C...+70°С
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 15089
RSBP
Взрывозащитный клапан B-FLAP
Механическое устройство, предназначенное для предотвращения распространения пламени и давления между единицами технологического оборудования.
Технические характеристики
Размер
DN 100...800
Температура среды
-40°C...+80°С
Рабочая температура
-40°C...+200°С
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 15089, EN 16447
RSBP
HRD барьер
Активная система химической локализации взрыва, предназначенная для предотвращения распространения пламени и давления по трубопроводам и воздуховодам.
Технические характеристики
Давление внутри баллона
30...120 бар
Температура
-20°C...+60°С
Объём
5,34...50 л
Стандарты
ТР ТС 012/2011, ТР ТС 032/2013, ГОСТ 31441.1-2011, EN 15089
RSBP
HRD система
Cертифицированная активная система, предназначенная для подавления взрыва за миллисекунды на самых ранних стадиях его развития.
Технические характеристики
Давление внутри баллона
30...120 бар
Температура
-20°C...+60°С
Объём
5,34...50 л
Стандарты
ТР ТС 012/2011, ТР ТС 032/2013, ГОСТ 31441.1-2011, EN 14373
RSBP
Пламегаситель FLEX C PRO
Устройство беспламенного высвобождения взрыва для металлической и неметаллической пыли классов ST1, ST2, ST3, на большие внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+240°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP
Пламегаситель FLEX F PRO
Устройство беспламенного высвобождения взрыва для органической и плавкой пыли классов ST1 и ST2, на малые внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+100°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP
Пламегаситель FLEX R PRO
Устройство беспламенного высвобождения взрыва для органической и плавкой пыли классов ST1 и ST2, на средние внутренние объемы оборудования.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°C...+100°С
Давление вакуума
-0,1...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 16009
RSBP

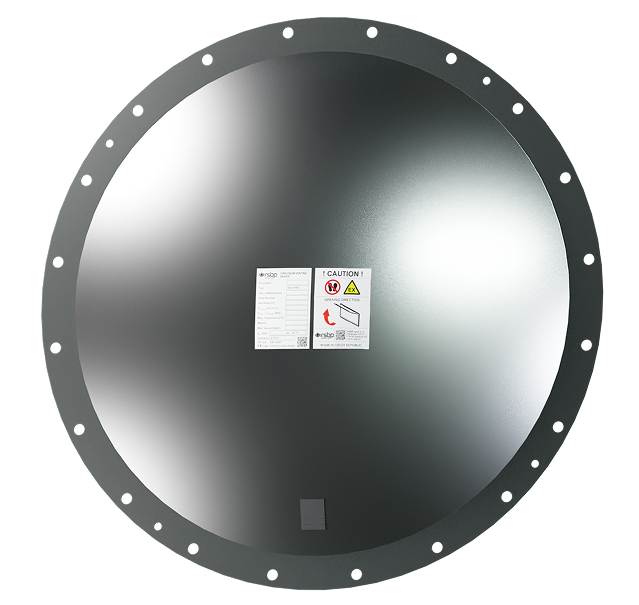

Круглая мембрана VMP SU
Круглая взрыворазрядная мембрана с трёхслойной конструкцией и высокой устойчивостью к вакууму и перепадам давления.
Технические характеристики
Давление срабатывания
0,1 бар +/- 15%
Температура
-40°С...+240°С
Давление вакуума
-0,3...-0,85 бар
Стандарты
ТР ТС 012/2011, ГОСТ 32407-2013, ГОСТ 31610.0-2019, EN 14491, EN 16009
