Разрывные диски
Разрывные диски

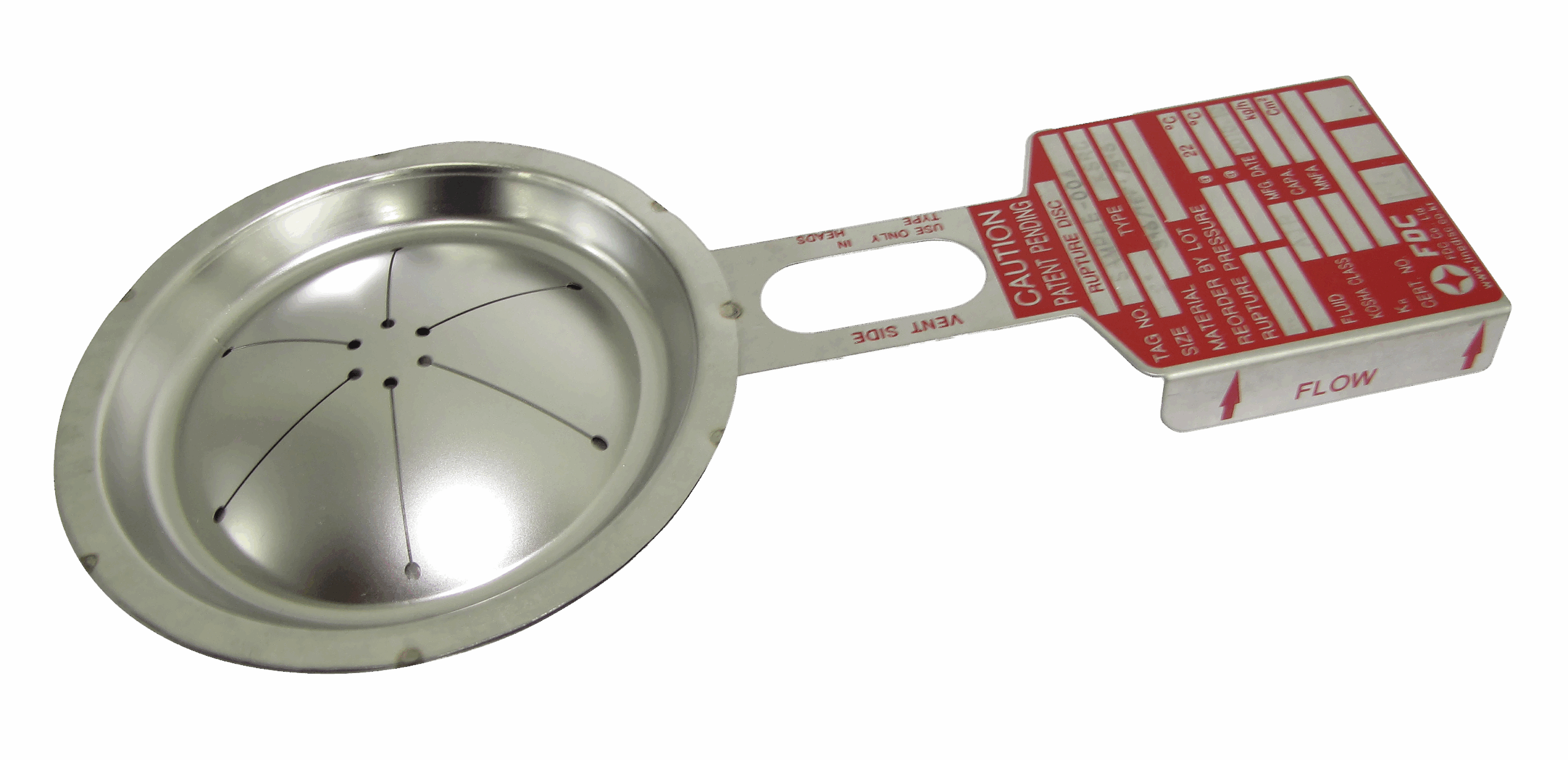

Разрывные диски – это пассивные мембранные предохранительные устройства, предназначенные для мгновенного сброса избыточного давления (или защиты от вакуума) при взрыве или резком росте давления в оборудовании. Они разрушаются при достижении заданного давления, открывая защитный проход для выхода продуктов взрыва. Это простое, доступное и эффективное решение для защиты оборудования от разрушения.
FDC
Разрывные диски
Мембранные предохранительные устройства для мгновенного сброса избыточного давления (или защиты от вакуума) при взрыве или резком росте давления в оборудовании.
Технические характеристики
Размер
1/2″...72″
Температура
-179...+593°С
Давление
0.01...1500 кг/см²
Стандарты
ASME Sec. VIII Div.1, ISO 6718, ISO 4126-2 to 4126-6, API RP 520, KOSHA Safety Certification
Преимущества и применение
- Мгновенная защита при превышении давления – срабатывание занимает доли секунды
- Герметичность до момента разрушения – отсутствие утечек даже при высоком вакууме
- Широкий диапазон применения – от сверхнизкого давления (0.01 кг/см²) до сверхвысокого (1500 кг/см²)
- Совместимость с газами, парами и жидкостями
- Устойчивость к перепадам давления, вакууму и обратному давлению
- Материалы под любую среду – нержавеющая сталь, инконель, тефлон, тантал, графит и др.
- Соответствие международным стандартам – ASME, ISO, API, KOSHA, EN
- Простота установки – между фланцами, с держателем или tri-clamp
- Возможность индивидуального подбора под конкретные условия эксплуатации
Частые вопросы
В чём отличие разрывного диска от предохранительного клапана?
Разрывной диск – это одноразовое устройство, которое срабатывает при достижении заданного давления, полностью открывая проход для сброса давления. В отличие от клапана, диск не имеет подвижных частей, не требует обслуживания и обеспечивает герметичность до момента срабатывания. Клапаны можно использовать повторно, но они менее надёжны и рассчитаны на более низкое давление срабатывания в условиях агрессивной среды или вакуума.
Как выбрать подходящее мембранное предохранительное устройство?
Выбор МПУ зависит от рабочей среды (газ, пар, жидкость), диапазона давления и температуры, требований к герметичности и возможности работы при вакууме. Также важно учитывать направление давления, частоту колебаний давления и необходимость установки между фланцами или с держателем. Заполните форму обратной связи, мы ответим на ваши вопросы и подберем оптимальный диск для ваших условий.
Можно ли использовать разрывные диски в агрессивной химической среде?
Да, многие разрывные диски предназначены именно для агрессивных условий. Для этого используются специальные материалы: тефлон (PTFE), инконель, хастеллой, тантал и графит. Они обеспечивают устойчивость к кислотам, щёлочам и другим химически активным веществам, при этом сохраняют точность срабатывания и герметичность до разрушения.
Отправьте запрос на бесплатную консультацию
Узнайте больше у наших специалистов!
