Сравнение технических характеристик оборудования взрывозащиты разных производителей
Подготовили сравнительный анализ по некоторым брендам производителей систем взрывозащиты, представленным в России.
Информация актуальна на июль 2023 года.
Классификация устройств взрывозащиты
Оборудование для предотвращения взрыва и минимизации его последствий делится на два типа:
Активная взрывозащита. Ее устройства оснащены датчиками раннего обнаружения взрыва — оптическими детекторами и детекторами давления. Они передают сигнал о зарождающейся аварии в управляющий контроллер, а тот, в свою очередь, дает команду на срабатывание защиты.
Пассивная взрывозащита. Устройства срабатывают от механического воздействия энергии взрыва — как правило, избыточного давления.
Также системы классифицируются по способу технической взрывозащиты. Есть четыре основных вида.
О четырех способах технической взрывозащиты читайте в статье
Мы сравним устройства трех способов взрывозащиты, без устойчивой к взрыву оболочки. Наша цель — показать вам предложения на рынке для существующих условий эксплуатации. Тему проектирования и строительства опасного объекта следует рассматривать отдельно.
Основные бренды для сравнения
Мы выбрали пять лидеров отрасли, чья продукция известна на европейском рынке.
STIF
Французская компания образована в 1984 году. Выпускает взрывозапорную арматуру, взрыворазрядные панели, пламегасители, системы мониторинга опасностей.
STIF поставляет более чем в 60 стран:
- металлические и пластиковые элеваторные ковши
- лифтовые ленты
- компоненты безопасности для ковшового элеватора
- компрессионные муфты для пневматических конвейерных систем
- система трубопроводов для гравитационного потока
- люки и смотровые двери
- напорные/вакуумные предохранительные клапаны для силосов
- взрывозащитное оборудование
Своей специализацией компания заявляет оборудование для погрузочно-загрузочных работ.
Adix Ingeniería S.L.U.
Испанская компания создана более 20 лет назад. Специализируется на профилактике взрывов и взрывозащите в отраслях:
- аграрной;
- пищевой;
- химической;
- фармацевтической;
- нефтехимической;
- электроэнергетической;
- деревообрабатывающей.
Adix выпускает взрыворазрядные панели, племегасители, системы химического подавления взрыва и взрывоизоляции, взрывозапорные клапаны, взрывоизолирующие панели. Также компания оказывает инжиниринговые услуги.
REMBE
Производитель из Германии работает с 1973 года. Имеет восемь дочерних компаний и широкую международную сеть официальных дистрибьюторов по всему миру. В каталоге продукции представлены:
- разрывные мембраны;
- HRD-системы;
- HRD-барьеры;
- пламегасители;
- взрыворазрядные двери и панели;
- клапаны;
- задвижки;
- контроллеры;
- заземляющие устройства для защиты от статического электричества;
- детекторы.
Компания REMBE не только применяет стандарты ATEX, но и как ведущий европейский производитель участвует в их обсуждении и разработке.
Fike
Корпорация Fike основана в 1945 году. Основное производство расположено в США, но заводы также размещены Уэльсе, Бельгии и Канаде. Компания имеет представительства в Дубае, ОАЭ и Малайзии.
Корпорация специализируется на средствах пожарной безопасности и взрывозащиты. В 1955 году она запатентовала разрывную мембрану, а 1973 году — дистанционно управляемый аппарат пожаротушения.
В каталоге представлены:
- взрыворазрядные панели;
- HRD-системы;
- HRD-барьеры;
- пламегасители;
- разрывные мембраны;
- взрывозапорные клапаны;
- электроника для систем обнаружения и контроля взрыва;
- система обнаружения и подавления искр.
Корпорация Fike имеет собственные испытательные лаборатории.
RSBP spol. s r.o.
Чешская компания «RSBP spol. s r.o.» работает с 1992 года и специализируется на защите от взрывов и пожаров промышленного оборудования.
В каталоге представлены:
- HRD-системы;
- HRD-барьеры;
- взрыворазрядные двери и панели;
- шиберные задвижки;
- обратные клапаны для отсечения взрыва;
- комплексная защита ковшовых элеваторов.

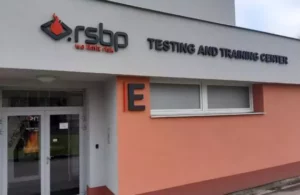

RSBP имеет собственный испытательный полигон, где тестирует всю свою продукцию. Дополнительно компания оказывает инжиниринговые услуги и обучает персонал в области взрывозащиты. В каталоге продукции представлены:
IEP Technologies
Американский производитель. С 1956 года компания занимается повышением безопасности в перерабатывающих отраслях.
В каталоге продукции представлены:
- HRD-система;
- взрыворазрядные панели;
- пламегасители;
- однонаправленные и двунаправленные клапаны отсечения взрыва;
- детекторы.
VST Engineering
В каталоге компании представлены следующие системы защиты от взрыва:
- однонаправленные и двунаправленные клапаны (ANTIDET Dumper);
- HRD-барьер и HRD-система (ANTIDET Barrier);
- взрыворазрядные мембраны (ANTIDET Relief);
- взрыворазрядители (ANTIDET FQ Relief).
Параметры для сравнения
Мы выбрали основные характеристики устройств взрывозащиты, которые отражают их эксплуатационные свойства:
- размеры и геометрию (формы), чтобы вы могли оценить совместимость с вашим оборудованием;
- материал исполнения — влияет на срок службы и стоимость устройства;
- Kst — индекс взрывоопасности горючей пыли и основной параметр, который отражает класс взрывозащиты оборудования;
- условия эксплуатации — это наружные температуры, давление, тип пыли;
- сертификация по европейским стандартам — показывает, в соответствии с какими нормативными требованиями подтверждена безопасность устройства взрывозащиты;
- дополнительные опции — это отдельные «фишки» от производителя, которые выгодно отличают его продукцию от аналогичных устройств.
Все сравнения по данным параметрам будут условными, но помогут вам лучше сориентироваться в предложениях на рынке. Конкретное устройство взрывозащиты выбирается по действующим условиям эксплуатации.
Таблицы сравнения оборудования взрывозащиты от разных брендов
Приводим данные сравнительного анализа по четырем видам устройств.

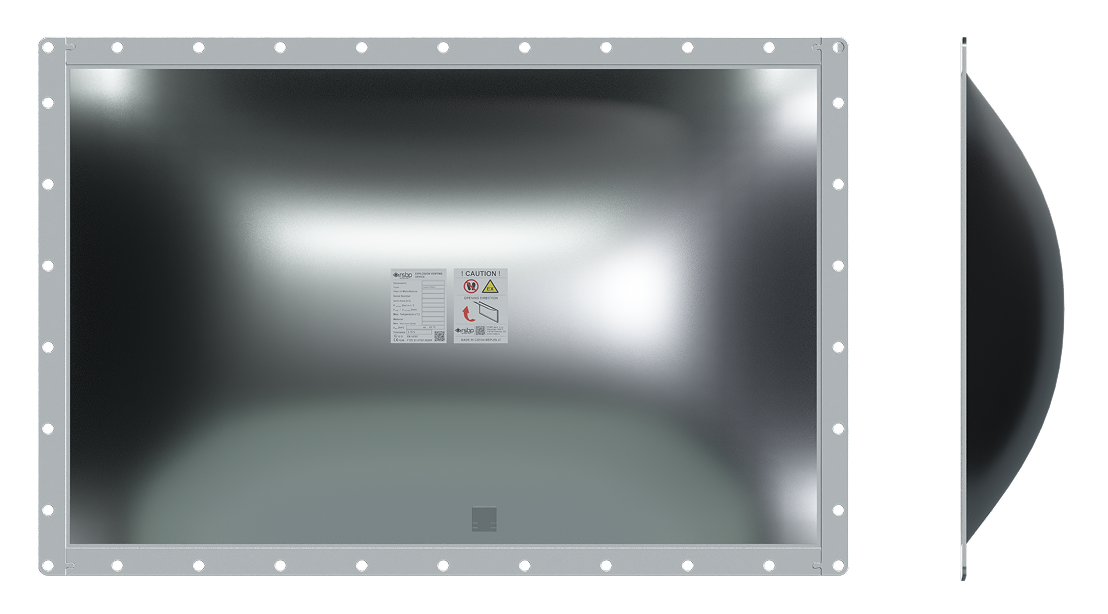

Таблица 1. Взрыворазрядные панели
| №пп | Параметр сравнения | STIF (линейка VIGILEX) |
Adix (BCP, BCD, BRD, BRH, BRP, BRS, BTP) |
REMBE (EGV, EDP, ODV, ODU) |
Fike (линейка EXV) |
RSBP | IEP Technologies (GE, KE, GT) |
|---|---|---|---|---|---|---|---|
| 1 | Условия эксплуатации (температуры; разреженное или повышенное давление) | -40°С +80°С; 50 мбар; 200 мбар; 200-500 мбар; 150 мбар |
-25°С +60°С; 20-500 мбар |
-40°С +180°С; от низкого до полного вакуума; циклическое давление; высокое давление |
-20°С +60°С; есть варианты для циклического давления и вибраций |
рабочие температуры до 240°С есть варианты для разреженного или высокого давления, циклического давления |
-40 °C +120 °C могут быть настроены на уровень Pstat до 0,5 бар даже при повышенных температурах процесса. |
| 2 | Геометрия (формы) | 6 видов: прямоугольные; плоские и куполообразные |
7 видов: прямоугольные, круглые, трапециевидные; плоские и куполообразные |
6 видов: прямоугольные, круглые; плоские и куполообразные |
5 видов: прямоугольные, круглые; плоские и куполообразные есть отдельные решения для пищевой и фармацевтической промышленности, ковшовых элеваторов |
6 видов (5 панелей + дверь): прямоугольные, круглые; плоские и куполообразные есть трехслойный вариант |
4 видов: прямоугольные, круглые; плоские и куполообразные |
| 3 | Материал исполнения | панель — нержавеющая сталь; прокладки — силикон, графит |
панель — нержавеющая сталь прокладки — силикон, резина, керамика |
панель — нержавеющая сталь прокладки — EPDM, силикон, поролон |
панель — нержавеющая сталь прокладки — EPDM, силикон, тефлон |
панель — нержавеющая сталь прокладки — EPDM, силикон, клингер, керамика |
|
| 4 | Сертификация по европейским стандартам | Ex II GD; EN 14 491; EN 14 994; EN 14 797; EN 1127.1; Сертификат ЕС: INERIS 15ATEX0001X |
EN 14 797:2006 EN 14 994:2007 |
Сертификат проверки типа ЕС No FSA 04 ATEX 1538 X | NFPA68; EN 14 797; 3A/EHEDG |
EN 14 797 2014/34/EU |
Продукция соответствует стандартам ATEX ЕС (2014/34/EU) и требованиям FM, Директивы OSHA, NFPA 654 и NFPA 69. |
| 5 | Дополнительные опции | Бактериологический барьер; датчики разрыва; теплоизоляция; нагнетательный канал; высокотемпературные силиконовые и графитовые прокладки |
Магнитные детекторы взрыва; кабель сигнализации обрыва; прокладки из силикона, резины, керамики |
EGV HYP вентиляционная панель с изоляцией для пищевых и фармацевтических производств | Защита от механических перегрузок; встроенная верхняя рама для упрощения монтажа |
Индикатор открытия; реле искробезопасности; теплоизоляция |
Датчики разрыва, теплоизоляция, монтажные рамы |

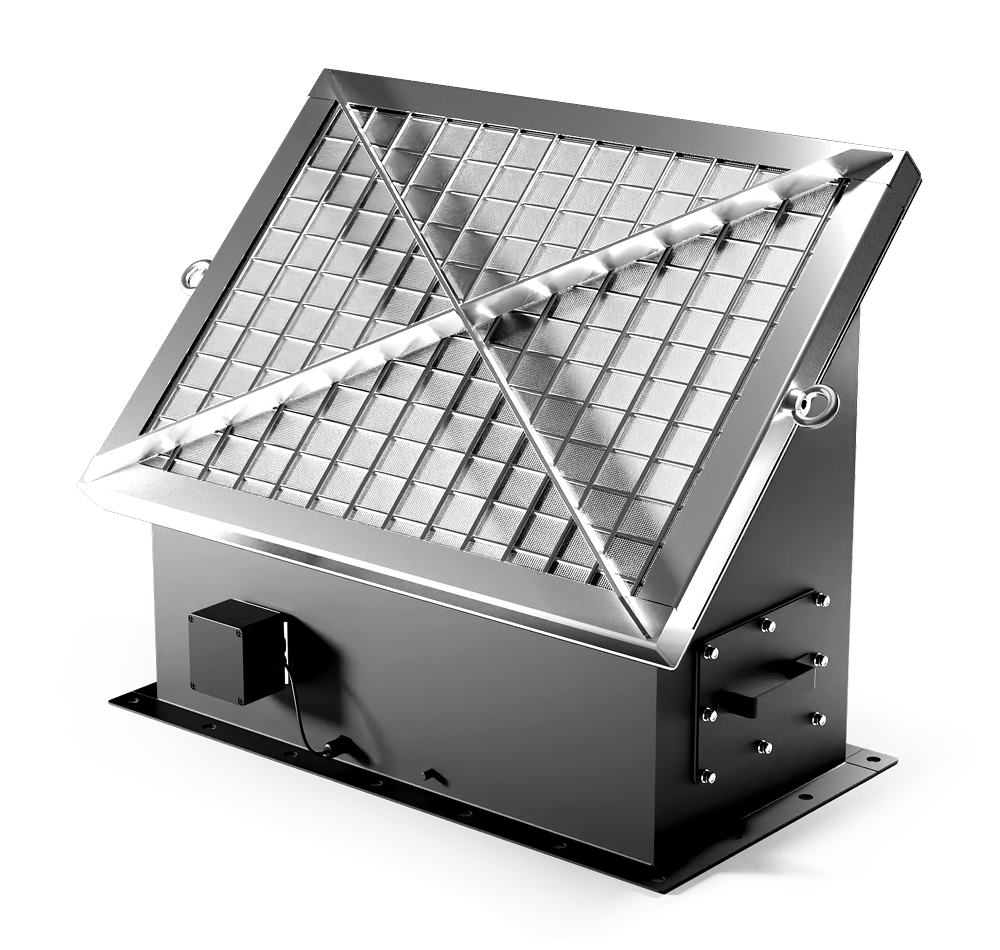

Таблица 2. Пламегасители
| № пп | Параметр сравнения | STIF (линейка VIGIFLAM VQ) |
Adix | REMBE (Q-Box, Q-Rohr) |
Fike (FlameQuench) |
RSBP (FLEX) |
IEP Technologies (IV8) |
|---|---|---|---|---|---|---|---|
| 1 | Размеры, мм | 170×470; 270×458; 300×500; 305×610; 350×650; 490×590; 610×610; 457×890; 586×920; 645×1130; 920×920; 1130×1130 |
350х244×280; 496х552х583; 880х578х603; 1000х1050х1083; 537х415х468; 670х615х652; 1000х716х745 |
Диаметр: от ø200 мм до ø800 мм; индивидуально — до 1400 мм 305 x 610; 586 x 920; 180 x 420; 205 x 610 |
Для линейки FlameQuench™ II: 330×597; 483×667; 565×800; 635×902; 724×902; 826×1467; 984×2191; 1175×2242; 1264×2242 |
Диаметр: от ø300 мм до ø800 мм; 225×675×265; 305×625×335; 390×710×420; 390×710×635; 540×890×900; 666×1000×1130; 996×1198×1660; 315×580×485; 315×879×633; 445×1075×633; 505×1286×705; 625×1385×1020; 815×2215×1020 |
586×920 (23×36) 457×890 (18×35) 350×890 (14×35) 305×610 (13×24) 979x990x1023 (38x39x40) 824x806x993 (32x32x39) 686x648x993 (27x25x39) 659x608x712 (26x24x28) |
| 2 | Геометрия (формы) | Изогнутая, радиус по запросу; плоские вентиляционные панели |
Параллелепипед; дополнительные формы и размеры — по запросу |
Цилиндрические; изогнутые; шарообразные |
Изогнутые; с плоской панелью; цилиндрические |
Изогнутые; с плоской панелью; цилиндрические |
Цилиндрические |
| 3 | Материал исполнения | Корпус из низкоуглеродистой стали с покрытием; сетка — нержавеющая сталь; панель — нержавеющая сталь с силиконовой прокладкой |
Низкоуглеродистая сталь, нержавеющая сталь или алюминий |
Нержавеющая сталь или сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь, EPDM или силикон, Углеродистая сталь с покрытием |
| 4 | Kst | макс. 500 | ≤ 250 | ≤ 400 | ≤ 300 | ≤ 300 | ≤ 200 |
| 5 | Условия эксплуатации | Pred ≤ 0,5-2,3 бар Pmax ≤ 10 бар Pstat ≤ 0,1-0,5 бар |
Pred ≤ 0,5 бар Pmax ≤ 10 бар |
Pred ≤ 0,1-2 бар Pstat ≤ 0,1-0,5 бар Pmax ≤ 9 бар |
Pred ≤ 1 бар | Pred max ≤ 1,9 бар | Pred, max 1.2/1.5 бар Pstat 0.10 бар +/- 10% Pmax ≤9.9 bar |
| 6 | Дополнительные опции | Датчик разрыва в комплекте; защитный чехол; датчик давления — по запросу |
Технологические фланцы; запасной комплект экранов |
Звукоизолирующий фильтр; соединительные фланцы; встроенный блок сигнализации |
— | Защитный чехол; искробезопасное реле |
Защитный чехол |
Таблица 3. Взрывозащитные клапаны
| № пп | Параметр сравнения | STIF (VigiFLAP) |
Adix (линейка NOVEx) |
REMBE (Q-Flap RX™) |
Fike (DFI) |
RSBP (B-FLAP I) |
IEP Technologies (IsoFlap) |
|---|---|---|---|---|---|---|---|
| 1 | Kst | до 250 | до 440 | до 300 | до 479 | — | до 300 |
| 2 | Размеры | Диаметр: от ø160 мм до ø800 мм минимальное монтажное расстояние 3-7,2 м |
Диаметр: от ø71 мм до ø1000 мм минимальное монтажное расстояние 3-13 м |
Диаметр: от ø140 мм до ø1000 мм | Диаметр: от ø100 мм до ø800 мм | Диаметр: от ø100 мм до ø800 мм | Диаметр: от ø100 мм до ø1000 мм минимальное монтажное расстояние 1.5-5.6 м |
| 3 | Размеры | Диаметр: от ø160 мм до ø800 мм минимальное монтажное расстояние 3-7,2 м |
Диаметр: от ø71 мм до ø1000 мм минимальное монтажное расстояние 3-13 м |
Диаметр: от ø140 мм до ø1000 мм | Диаметр: от ø100 мм до ø800 мм | Диаметр: от ø100 мм до ø800 мм | Диаметр: от ø100 мм до ø1000 мм минимальное монтажное расстояние 1.5-5.6 м |
| 4 | Условия эксплуатации (температуры; давление; максимальная концентрация пыли) |
Органическая, синтетическая и металлическая пыль с концентрацией без ограничений; рабочее давление — до 500 мбар; рабочий вакуум до -800 мбар; от -30 °C до +70 °C |
Органическая и металлическая пыль с концентрацией < 500 г/м3; от -20 °C до +80 °C | Органическая и металлическая пыль с концентрацией < 100 г/м3; от -20 °C до +80 °C | Органическая и металлическая пыль | Все виды пыли, в том числе пыль с низкими значениями MIE и MIT | Все виды пыли |
| 5 | Особенности установки | по горизонтали или по вертикали | по горизонтали или по вертикали | по горизонтали | — | по горизонтали или по вертикали | по горизонтали |
| 6 | Дополнительные опции | Датчики индикации закрытия при взрыве или избыточном давлении | Датчики износа; датчики приближения; детектор слоя пыли | Интеграция функции контроля, чтобы увеличить интервал сервисного обслуживания | — | Индуктивный сигнализатор положения; сигнализация загрязнения поверхности прилегания заслонки; J-Box (клеммник); искробезопасное реле; ответные фланцы |
— |

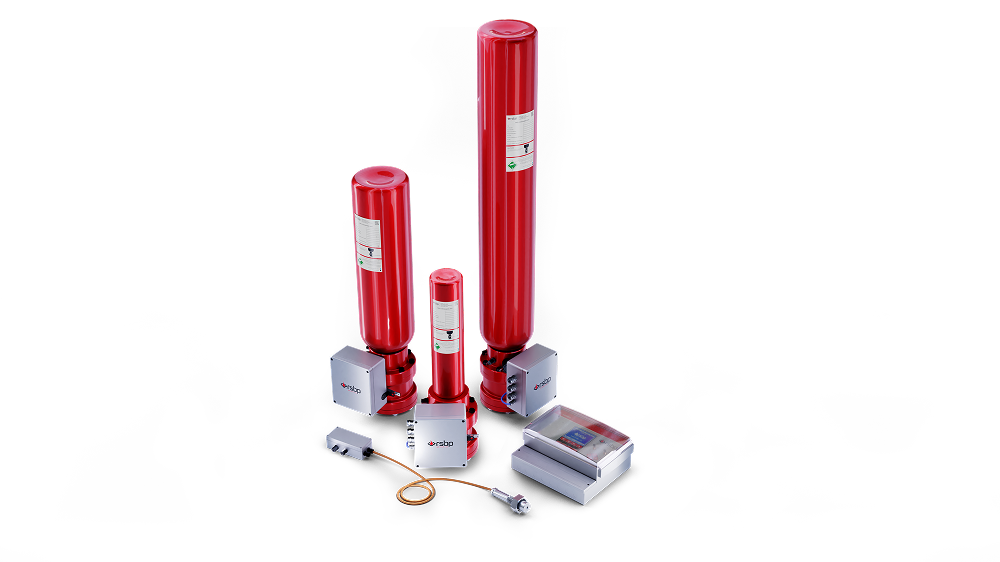

Таблица 4. Системы взрывозащиты HRD
| № пп | Параметр сравнения | STIF | Adix | REMBE (Q-Bic) |
Fike | RSBP | IEP Technologies (eSUPPRESSOR) |
|---|---|---|---|---|---|---|---|
| 1 | Тип взрывоподавления (химический или вода) | — | Химический — бикарбонат натрия | Химический — экологичный огнетушащий порошок QXP™ | Химический — огнетушащий порошок Подходит для пищевой промышленности |
Химический и вода | Химический |
| 2 | Kst | — | до 250 | — | — | — | — |
| 3 | Маркировка | — | Ex D | Ex II 1/- D Ex II 1/2 D |
— | St 3 | Ex D |
| 4 | Сертификация по европейским стандартам | — | EN 14 373:2005 | Сертификат проверки типа ATEX EC No GEX 19 ATEX 1002 X |
NFPA69 EN 14 373 |
EN 14 373 | Сертификат SIL2 Сертификат проверки типа ATEX: EPS 18 ATEX 1 187 X |
| 5 | Дополнительные опции (блокировка; форсунки особой геометрии и т.д.) | — | Аксессуары для монтажа: шланги, держатели баллонов |
Гигиенический монтажный материал; специальная система форсунок SJX™ для оптимального распределения огнетушащего порошка |
Стандартные, телескопические и короткоходные сопла для лучшего распределения огнетушащего порошка. Блокировка HRD Lockout Assembly предотвращает случайную разрядку во время очистки или технического обслуживания |
Форсунки особой геометрии (распыление факелом) | Контроль давления в баллоне с температурной компенсацией; Возможность установки на существующие фланцы IEP и возможность замены всех представителей семейства IEP; Встроенные светодиоды для индикации состояния подавителя |
Итог
Как видно из таблиц, на рынке устройств для взрывозащиты нет абсолютного лидера. У каждого из производителей есть свои сильные стороны, которые отличают его от других.
Какая система взрывозащиты подойдет именно вашему производству, определяют эксперты в проектной документации, после изучения условий на конкретном предприятии. Принцип «самое дорогое = самое лучшее» в этой сфере не работает.
Также перед выбором отдельного оборудования учитывайте доступность его в вашем регионе. Из-за санкций и нарушения логистики не вся продукция может поставляться на российский рынок. Поэтому обязательно узнайте, есть ли сервисная поддержка и поставка запчастей, компонентов в РФ, чтобы в будущем не столкнуться с проблемами при ремонте или модернизации.
