Любое предприятие, работающее с газами и жидкостями подвержено риску возникновения избыточного давления в технологических установках. Неконтролируемое повышение давления может привести к разрушению оборудования. Решением проблемы могут стать разрывные диски – благодаря своей конструкции и характеристикам они обеспечивают мгновенный сброс избыточного давления, минимизируя потенциальные разрушения оборудования.

Что такое разрывной диск и как он работает

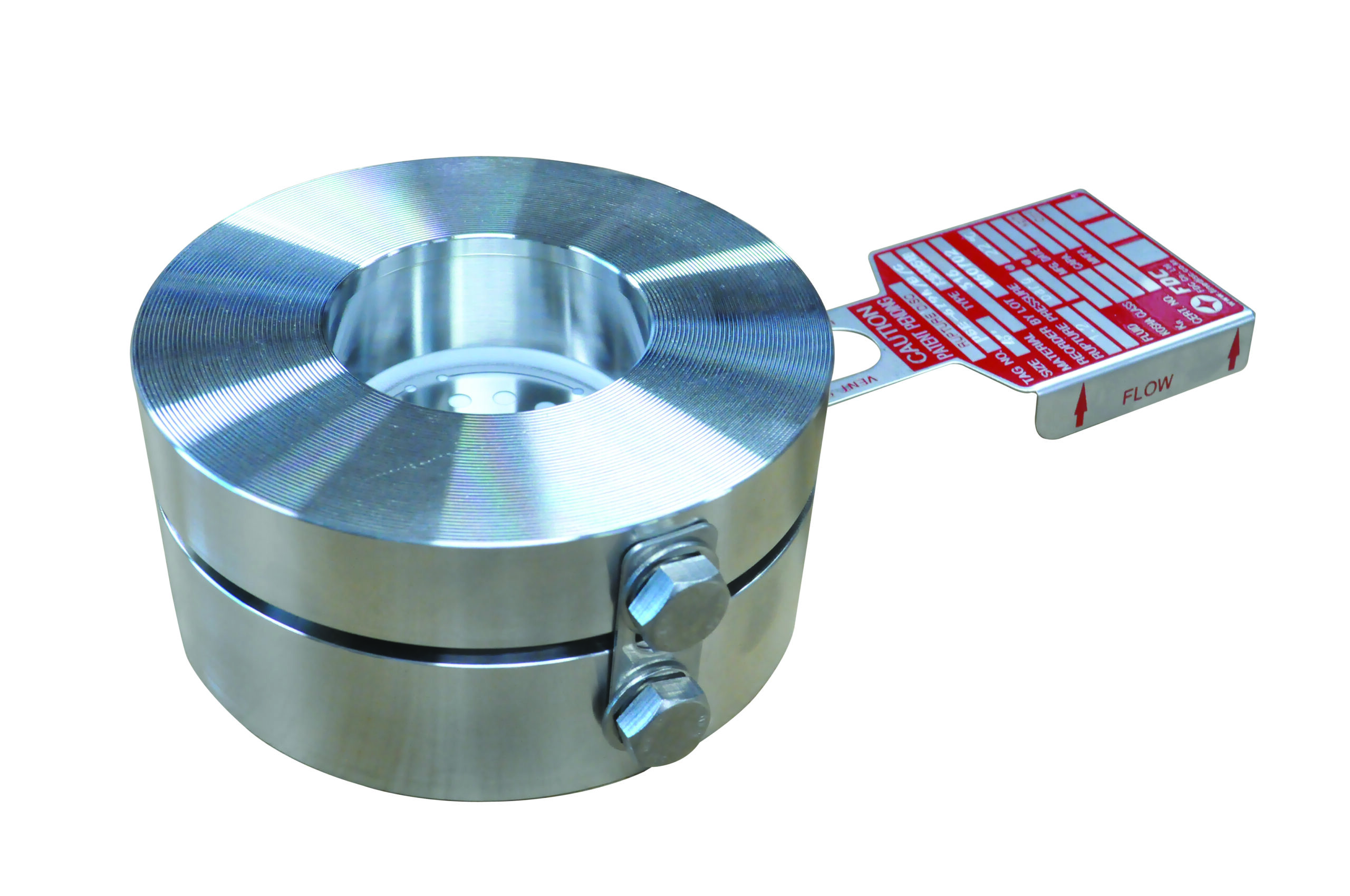

Разрывной диск – это невозвратное предохранительное устройство, предназначенное для защиты оборудования и трубопроводов от избыточного давления. Он представляет собой тонкую мембрану, которая мгновенно разрушается при достижении определенной величины давления в системе.

В зависимости от рабочих условий предохранительные мембраны могут быть изготовлены из:

• Металла (стали, алюминия, никеля и др.)
• Графита
• Полимерных материалов (тефлона)

В каких случаях необходимо устанавливать диск

Применение разрывных мембран необходимо в ситуациях, когда другие методы защиты не обеспечивают достаточную надежность и скорость сброса давления:

• При резких скачках давления, вызванных неконтролируемыми химическими реакциями или расширением жидкости или газа при нагреве
• В случае вероятности выхода из строя предохранительного клапана
• В процессах, где используются агрессивные вещества
• Для обеспечения высокой пропускной способности при аварийном сбросе
• При работе со средами, где утечка недопустима
• В условиях экстремальных температур – как высоких, так и низких

Виды разрывных дисков

По механизму действия разрывные предохранительные мембраны бывают трех типов:

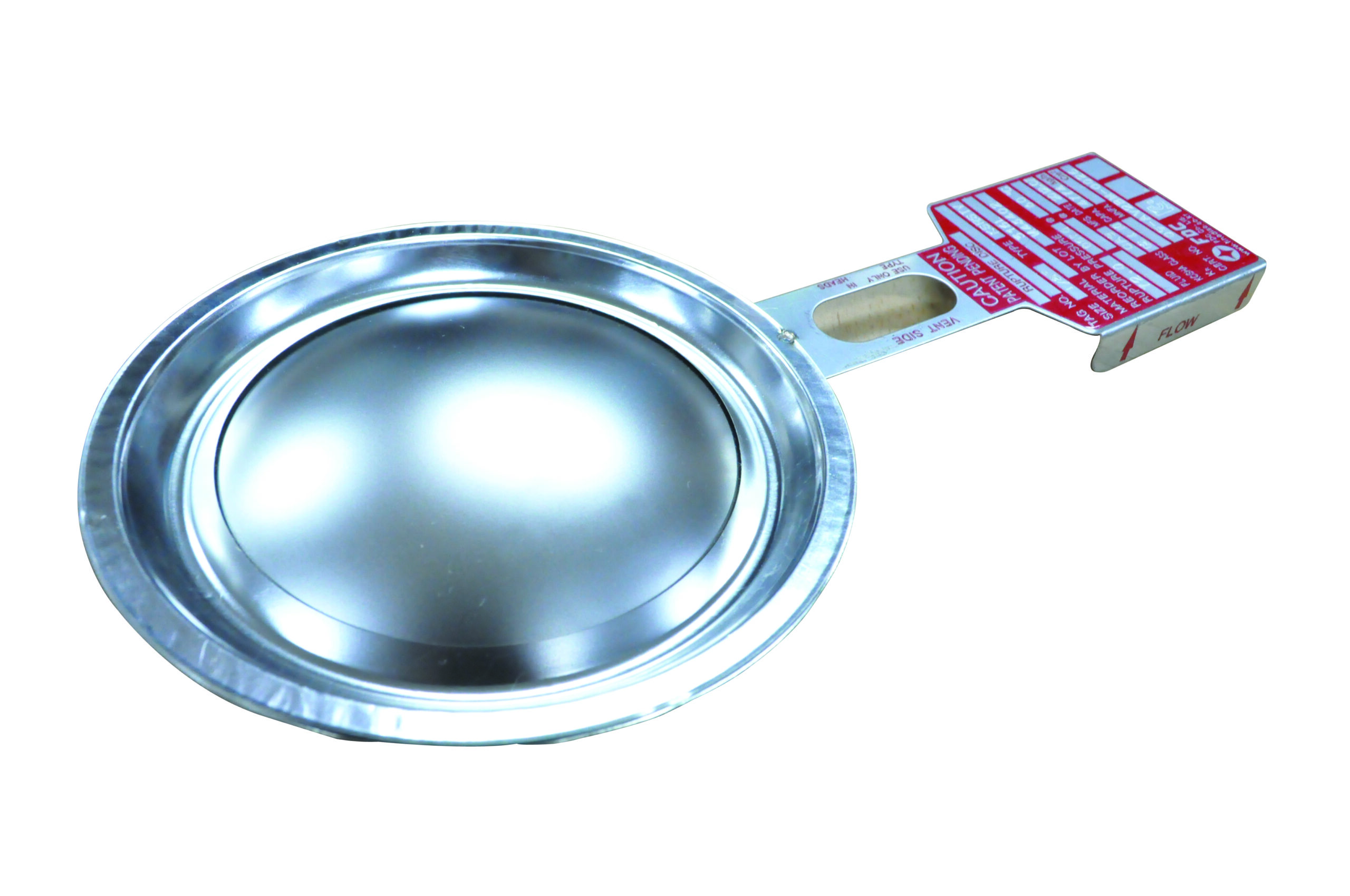

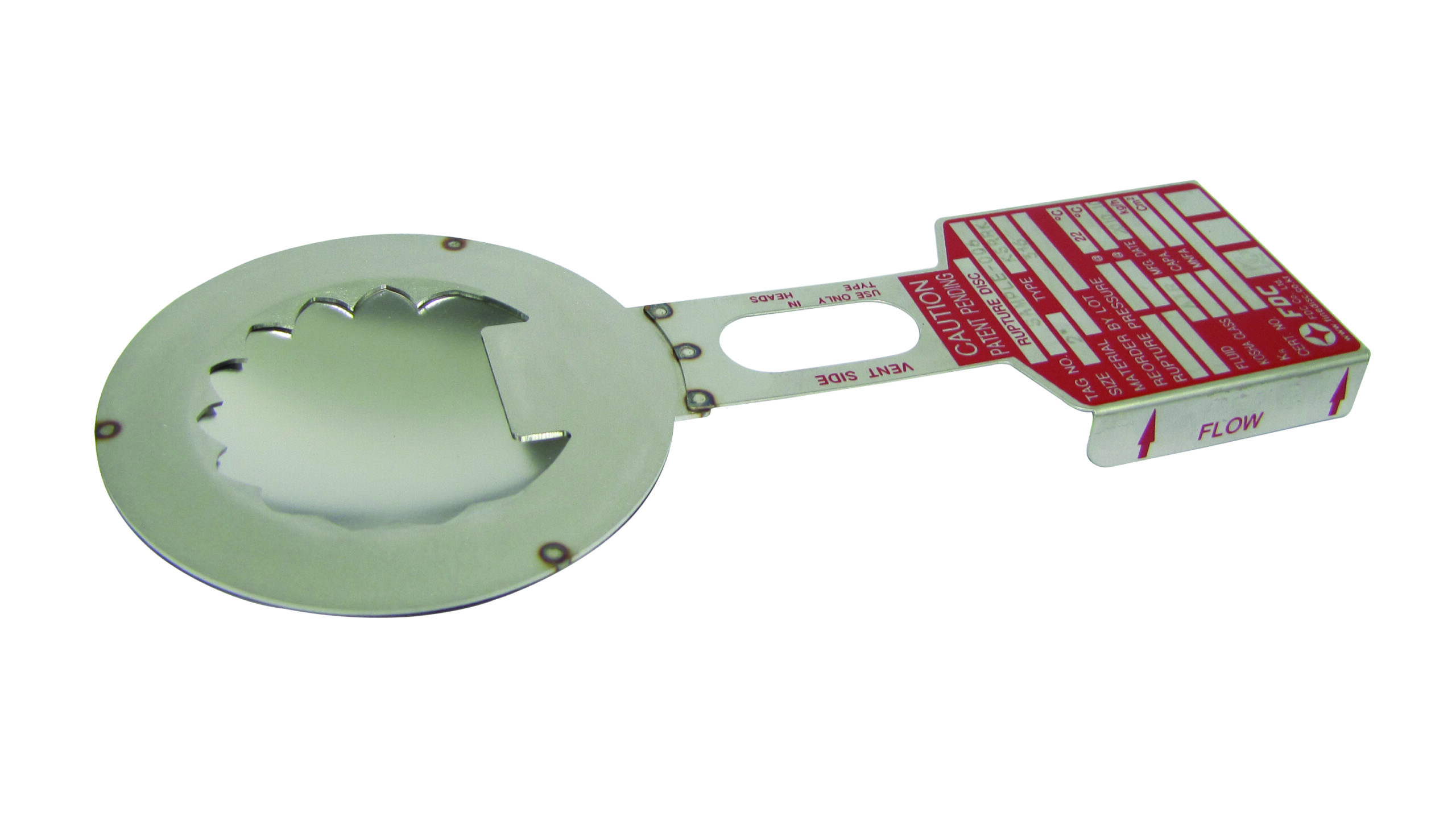

По форме диски подразделяются на купольные (имеют выпуклую или вогнутую форму) и плоские (имеют плоскую форму). Купольные предохранительные мембраны подходят для высоких давлений, плоские – для низких.

В зависимости от конструкции и материала диски подразделяются на металлические, композитные и графитовые.

По назначению и специфическим характеристикам они могут быть низкого и сверхнизкого давления, санитарные, фрагментирующиеся, нефрагментирующиеся и другие.

Большой выбор разрывных мембран позволяет подобрать решение, соответствующее специфическим требованиям для каждого случая.

Преимущества разрывных дисков

Благодаря уникальным характеристикам мембранные предохранительные устройства обеспечивают высокую надежность и экономическую выгоду:

• Индивидуальны и экономичны. Конструкция и материалы подбираются под конкретную задачу.
• Надежны и эффективны. Гарантируют точный мгновенный сброс с полным выпуском рабочей среды.
• Универсальны. Подходят для любых даже самых агрессивных сред.
• Герметичны. Не допускают утечек рабочей среды до момента срабатывания.
• Экономят ресурсы. Разрывные мембраны не нуждаются в регулярном техническом обслуживании.

Сравнение разрывных дисков и предохранительных клапанов

По каким стандартам сертифицируются диски

• ASME Sec. VIII Div.1 — требования к защите сосудов под давлением
• ISO 4126-2 – 4126-6 — стандарты конструкции, производства и испытаний разрывных мембран
• API RP 520 — рекомендации по применению дисков совместно с клапанами
• KOSHA Safety Certification — сертификация безопасности для Южной Кореи

Заключение

Защита оборудования от избыточного давления достигается благодаря грамотному подбору и установке разрывных предохранительных устройств с учетом технологической среды и технических норм. Корректный подбор диска – гарантия безопасности и надежности производственного процесса.
