Взрыворазрядитель VMP F
Описание продукции
Особенности и преимущества
Возможности применения
Другие решения
Взрыворазрядитель VMP F предназначен для защиты оборудования от разрушения при взрывах, вызванных образованием избыточного давления. Он применяется в технологических установках, где отсутствуют перепады давления, и рабочая температура не превышает 100 °C. Панель выполнена в виде плоской однослойной конструкции, что делает её простым и экономичным решением для базовой взрывозащиты.
Устройство срабатывает мгновенно при превышении установленного давления: специально ослабленные зоны (разрезы) по периметру разрываются, обеспечивая контролируемое высвобождение энергии взрыва наружу.
Особенности:
- Плоская однослойная конструкция
- Опционально изогнутая конструкция: радиус по запросу
- Монтаж без верхнего фланца
- Температурный диапазон: от –40 °C до +100 °C
- Для технологий без перепадов давления
Преимущества:
- Простота установки и замены
- Экономичное решение для базовой взрывозащиты
- Минимальные требования к техническому обслуживанию
- Высокая надёжность срабатывания
Взрыворазрядитель можно установить на:
- Элеваторы (нории)
- Конвейеры
- Системы транспортировки
- Другое промышленное оборудование без перепадов давления
Защитите оборудование и персонал с помощью комплексных решений от АТЕКСЦЕНТР РУ:
- Подавление взрыва: HRD системы быстро обнаруживают и подавляют взрыв на начальной стадии, предотвращая повреждение оборудования.
- Локализация взрыва: взрывозащитные обратные клапаны B-FLAP и быстродействующие задвижки GATEX блокируют распространение взрыва по трубопроводам и воздуховодам.
- Беспламенное высвобождение взрыва: пламегасители FLEX обеспечивают эффективный и безопасный сброс энергии взрыва без распространения пламени и избыточного давления в окружающее пространство.
- Взрывозащита элеваторов (ELEVEX): специализированные системы для защиты ковшовых элеваторов от распространения и последствий взрыва.
Технические характеристики

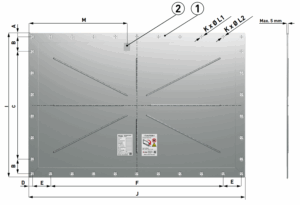

| Размер | Площадь высвобождения [м2] | I – Внешний размер панели [мм] | J – Внешний размер панели [мм] |
| 229×229 | 0,05 | 309 | 309 |
| 229×305 | 0,06 | 309 | 385 |
| 260×260 | 0,07 | 337 | 337 |
| 170×470 | 0,08 | 250 | 550 |
| 220×540 | 0,12 | 308 | 628 |
| 270×458 | 0,12 | 350 | 538 |
| 305×457 | 0,14 | 390 | 542 |
| 300×500 | 0,15 | 382 | 589 |
| 247×610 | 0,15 | 327 | 690 |
| 410×410 | 0,17 | 490 | 490 |
| 241×762 | 0,18 | 331 | 852 |
| 630×310 | 0,19 | 705 | 385 |
| 350×650 | 0,23 | 430 | 730 |
| 580×410 | 0,24 | 670 | 500 |
| 375×655 | 0,25 | 460 | 740 |
| 490×590 | 0,28 | 573 | 673 |
| 610×470 | 0,29 | 550 | 690 |
| 600×600 | 0,35 | 656 | 656 |
| 450×800 | 0,36 | 550 | 900 |
| 520×720 | 0,37 | 600 | 800 |
| 610×610 | 0,37 | 690 | 690 |
| 500×750 | 0,38 | 580 | 830 |
| 457×890 | 0,39 | 537 | 970 |
| 578×851 | 0,49 | 658 | 931 |
| 620×820 | 0,50 | 675 | 875 |
| 586×920 | 0,53 | 671 | 1005 |
| 588×908 | 0,53 | 680 | 1000 |
| 800×800 | 0,62 | 853 | 853 |
| 782×882 | 0,69 | 890 | 990 |
| 720×1020 | 0,73 | 800 | 1100 |
| 685×1100 | 0,75 | 765 | 1178 |
| 870×910 | 0,79 | 960 | 1000 |
| 920×920 | 0,83 | 1005 | 1005 |
| 980×980 | 0,96 | 1120 | 1120 |
| 1000×1000 | 0,99 | 1064 | 1064 |
| 915×1118 | 1,02 | 1000 | 1203 |
| 1020×1020 | 1,04 | 1106 | 1106 |
| 1118×1118 | 1,25 | 1202 | 1202 |
| 920×1380 | 1,27 | 1000 | 1460 |
| 1130×1130 | 1,28 | 1220 | 1220 |
| 940×1440 | 1,33 | 1002 | 1502 |
| 1110×1460 | 1,62 | 1192 | 1542 |
| 1000×2000 | 2,00 | 1090 | 2090 |
Стандарты
ТР ТС 012/2011
ГОСТ 32407-2013
ГОСТ 31610.0-2019
EN 14491
