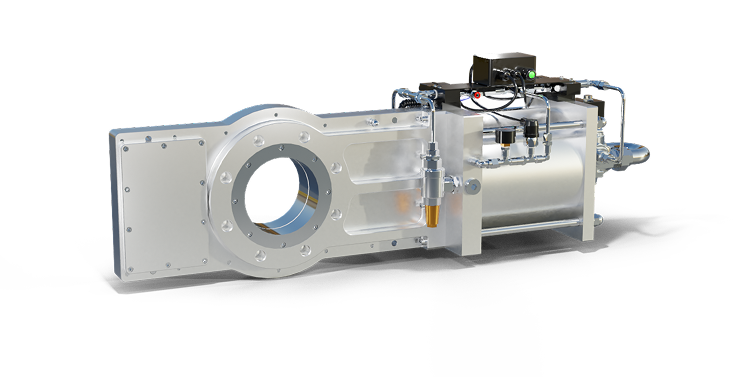

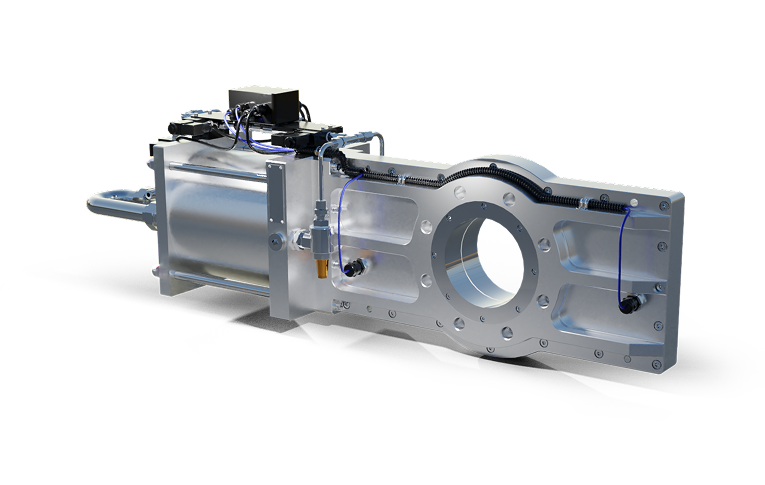

Быстродействующая шиберная задвижка GATEX PRO
Описание продукции
Особенности и преимущества
Возможности применения
Другие решения

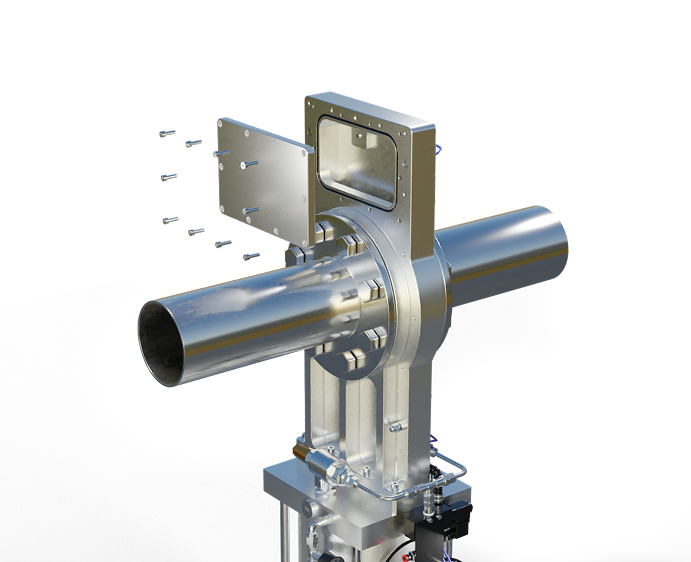

GATEX PRO применяется для локализации взрыва между единицами оборудования или в вытяжных линиях, где важно моментально отсечь источник взрыва. В случае срабатывания датчиков система активирует шиберную задвижку, которая мгновенно перекрывает трубопровод и останавливает распространение взрывной волны. Благодаря устойчивости к давлению до 21 бар устройство эффективно работает даже при максимально возможных нагрузках.
Противовзрывная задвижка комплектуется управляющим контроллером CONEX, CONEX-IVM и датчиками (оптическими или давления). Для срабатывания GATEX PRO требуется подача сжатого воздуха. Система отличается отказоустойчивой конструкцией и может устанавливаться на расстоянии от 3 до 40 метров от защищаемого оборудования, что упрощает проектирование и монтаж в промышленных условиях.
Особенности:
- Поддержка пыли классов St1 / St2 / St3
- Подходит для металлической и неметаллической пыли
- Давление до 21 бар
- Расстояние установки от 3 до 40 метров
- Быстрое срабатывание по сигналу от датчиков
- Пневматический привод (требуется подача воздуха)
- Управляется контроллером CONEX, CONEX-IVM
Преимущества:
- Полное перекрытие трубопровода за миллисекунды
- Эффективная локализация взрыва в пневмосистемах
- Подходит для пылевых, газовых и гибридных смесей
- Возможность интеграции в комплексную систему защиты
- Надёжность и отказоустойчивость конструкции
Быстродействующую шиберную задвижку можно установить между:
- Фильтрами
- Сушилками
- Бункерами
- Циклонами
- Дробилками
- Сепараторами
- Другим промышленным оборудованием
Защитите оборудование и персонал с помощью комплексных решений от АТЕКСЦЕНТР РУ:
- Высвобождение взрыва: взрыворазрядные панели направленно сбрасывают избыточное давление в окружающее пространство, снижая риск разрушения конструкции.
- Беспламенное высвобождение взрыва: пламегасители FLEX обеспечивают эффективный и безопасный сброс энергии взрыва без распространения пламени и избыточного давления в окружающее пространство.
- Подавление взрыва: HRD системы быстро обнаруживают и подавляют взрыв на начальной стадии, предотвращая повреждение оборудования.
- Взрывозащита элеваторов (ELEVEX): специализированные системы для защиты ковшовых элеваторов от распространения и последствий взрыва.

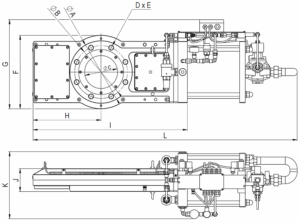

Технические характеристики
| Размеры | A [мм] | B [мм] | C [мм] | F [мм] | G [мм] | H [мм] | I [мм] | J [мм] | K [мм] | L [мм] | Вес [кг] |
| DN 50 | 165 | 125 | 50 | 230 | 336 | 193 | 436 | 104 | 299 | 837 | 44 |
| DN 65 | 185 | 145 | 65 | 245 | 344 | 202,5 | 468 | 104 | 299 | 884 | 48 |
| DN 80 | 200 | 160 | 80 | 260 | 351 | 205 | 493 | 104 | 299 | 924 | 51 |
| DN 100 | 220 | 180 | 100 | 280 | 379 | 235 | 553 | 104 | 305 | 1004 | 58 |
| DN 125 | 250 | 210 | 125 | 305 | 391 | 273 | 628 | 104 | 305 | 1104 | 64 |
| DN 150 | 285 | 240 | 150 | 335 | 406 | 310 | 703 | 104 | 305 | 1204 | 73 |
| DN 200 | 340 | 295 | 200 | 390 | 458,5 | 385 | 853 | 124 | 305 | 1404 | 100 |
Стандарты
ТР ТС 012/2011
ГОСТ 32407-2013
ГОСТ 31610.0-2019
EN 15089
