Корейские разрывные диски изготавливаются в различных конструкциях – прямые, обратного действия, композитные, графитовые и двухсторонние. Это позволяет применять их для жидкостей, газов, паров и агрессивных сред при давлениях от 0,01 до 1500 кг/см². Благодаря высокой точности срабатывания и возможности подбора материала (нержавеющая сталь, никель, инконель, титан, тефлон, графит и др.) разрывные диски используются в химической, нефтегазовой, фармацевтической и пищевой отраслях.
Особенности:
- Полный и моментальный сброс давления без утечек
- Давление срабатывания от 0.01 кг/см² до 1500 кг/см²
- Подходят для жидкостей, газов, паров
- Совместимость с вакуумом, перепадами давления и обратным давлением
- Возможность подбора материала под агрессивную среду
Преимущества:
- Не допускают утечек – герметичны до момента срабатывания
- Высокая точность срабатывания при заданном давлении
- Простая установка
- Обеспечивают безопасность при экстремальных температурах и агрессивных средах
- Уменьшают затраты на техническое обслуживание
- Возможна установка без держателя (для графитовых и композитных моделей)
Разрывной диск необходим в следующих случаях:
- При резких скачках давления из-за неуправляемых реакций или теплового расширения
- Когда требуется сохранить герметичность системы в случае отказа предохранительных клапанов
- В условиях, где даже минимальная утечка недопустима
- При работе с агрессивными или сильно коррозионными средами
- Когда требуется мгновенный сброс большого объёма давления (например, при полимеризации или экструдировании)
- В экстремальных температурных условиях – как высоких, так и низких
Материалы диска и держателя:
- Нержавеющая сталь (304SS, 316SS, 317SS)
- Углеродистая сталь, дуплекс, алюминий
- Никель, инконель, монель, хастеллой, титан, тантал
- Графит и тефлон (PTFE)
Разрывные диски корейского производства зарекомендовали себя как надежные и технологически точные компоненты систем защиты от избыточного давления (давления вакуума). Они обеспечивают стабильную работу в широком диапазоне температур и давлений, соответствуют международным стандартам и подходят для использования с газами, парами и жидкостями.
Типы разрывных дисков (мембранных предохранительных устройств)
Технические характеристики
| Модель | Размер | Давление | Температура | Среда | Макс. пропуск. способность |
| Обратные разрывные диски (Reverse Type) | |||||

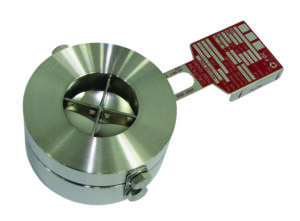

| KSRR | 1/2″ ~ 48″ | 0.3 ~ 150kg/cm² | Max. 593℃ | Газ, пар | 90% |
| KSRRK | 1/2″ ~ 24″ | 0.35 ~ 30kg/cm² | -200℃ ~ 600℃ | Газ, пар, жидкость | 90% |
| KSRSR | 1/2″ ~ 24″ | 5 ~ 60kg/cm² | Max. 593℃ | Газ, пар, жидкость | 90% |

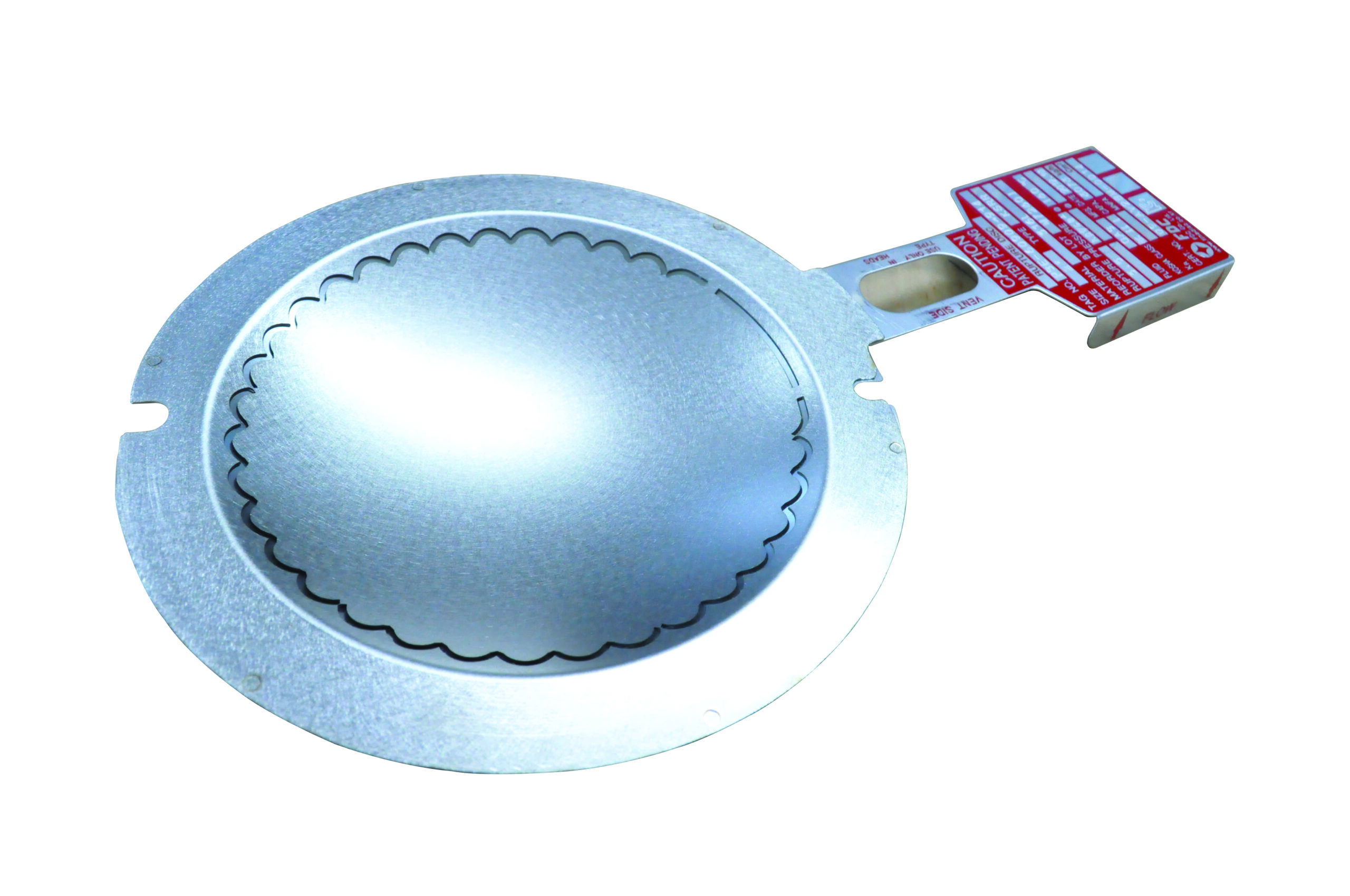

| KSRBKH | 1/2″ ~ 36″ | 0.1 ~ 50kg/cm² | Max. 593℃ | Газ, пар, жидкость | 90% |
| Разрывные диски прямого действия (Forward Type) | |||||
| KSRST | 1/2″ ~ 48″ | 15 ~ 1500kg/cm² | Max. 593℃ | Газ, пар, жидкость | 70% |

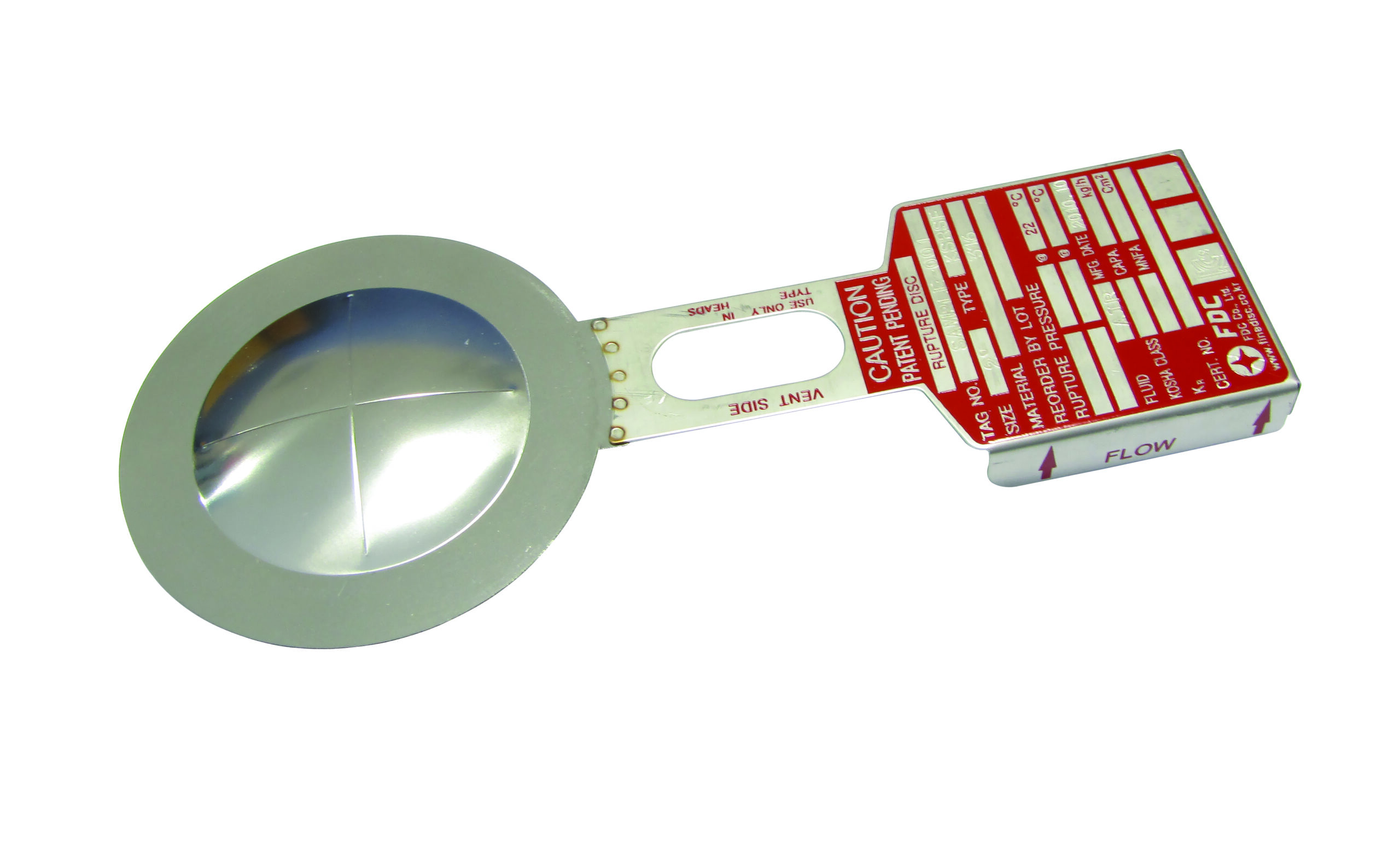

| KSRSF | 1/2″ ~ 18″ | 5 ~ 700kg/cm² | Max. 593℃ | Газ, пар, жидкость | 80% |
| KSRCT | 1/2″ ~ 40″ | 15 ~ 1500kg/cm² | – | Газ, пар, жидкость | 70% |
| Композитные плоские разрывные диски (Composite Flat Type) | |||||

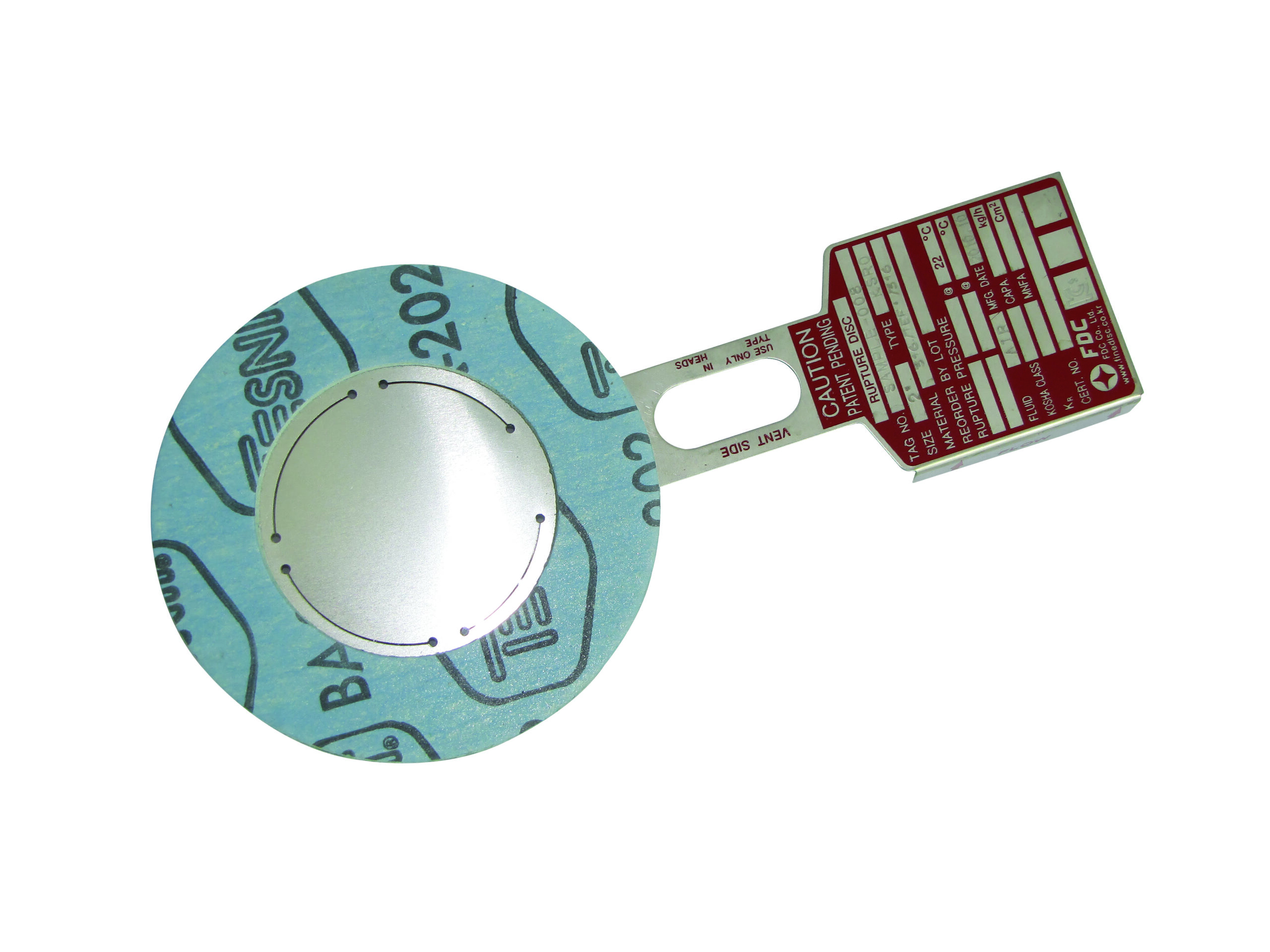

| KSRO | 1/2″ ~ 72″ | 0.05 ~ 35kg/cm² | Max. 482℃ | Газ, пар, жидкость | 50% |
| Композитные купольные разрывные диски (Composite Dome Type) | |||||

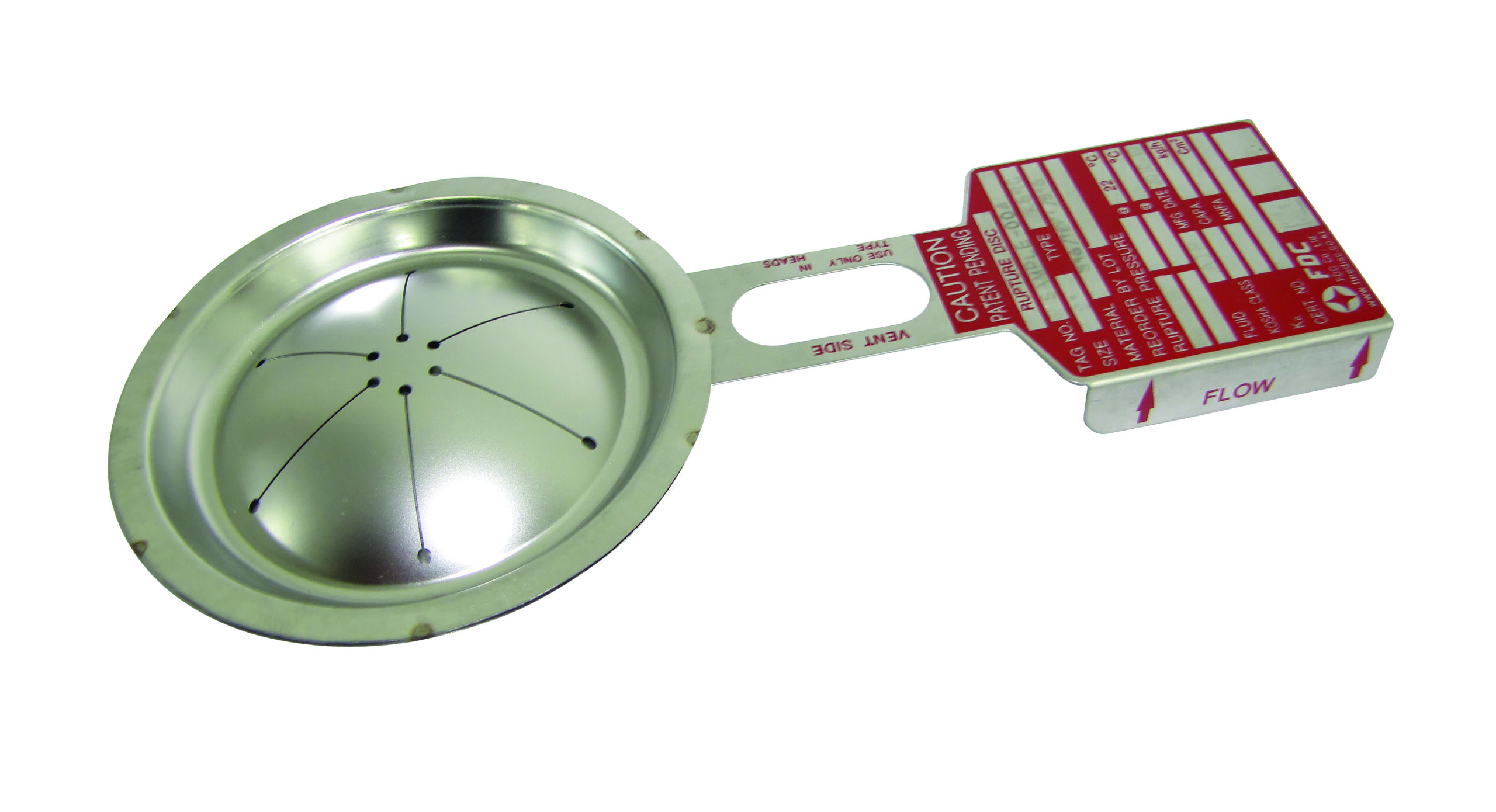

| KSRC | 3/4″ ~ 52″ | 0.1 ~ 560kg/cm² | Max. 482℃ | Газ, пар, жидкость | 80% |
| KSRRCH | 1/2″ ~ 48″ | 0.05 ~ 50kg/cm² | – | Газ, пар, жидкость | 80% |
| Разрывные диски двухстороннего действия (Double Acting Type) | |||||
| KSROD | 1/2″ ~ 48″ | 0.05 ~ 35kg/cm² | Max. 482℃ | Газ, пар, жидкость | 50% |
| KSRRLD | 2″ ~ 10″ | 0.01 ~ 0.15kg/cm² | Max. 270℃ | Газ, пар | 90% |
| KSRRCHD | 1/2″ ~ 48″ | 0.05 ~ 50kg/cm² | – | Газ, пар, жидкость | 80% |
| Разрывные диски сверхнизкого давления (Ultra Low Pressure Type) | |||||
| KSROL | 3″ ~ 32″ | 0.01 ~ 0.15kg/cm² | Max. 270℃ | Газ, пар, жидкость | 50% |

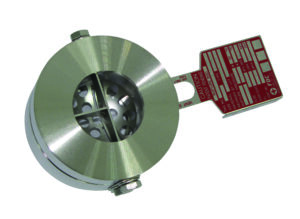

| KSRRL | 2″ ~ 10″ | 0.01 ~ 0.15kg/cm² | Max. 270℃ | Газ, пар | 50% |
| Графитовые разрывные диски (Graphite Disc) | |||||
| KSRGD | 1–1/2″ ~ 24″ | 0.017 ~ 0.49kg/cm² | -179 ~ 221℃ | Газ, пар, жидкость | 90% |
| KSRGI | 1/2″ ~ 24″ | 0.017 ~ above 70kg/cm² | -179 ~ 371℃ | Газ, пар, жидкость | 90% |
| KSRGM | 1/2″ ~ 24″ | 0.017 ~ 10kg/cm² | -179 ~ 371℃ | Газ, пар, жидкость | 90% |
Стандарты
ASME Sec. VIII Div.1
ISO 6718
ISO 4126-2 to 4126-6
API RP 520
KOSHA Safety Certification
