Взрывозащитный клапан B-FLAP
Описание продукции
Особенности и преимущества
Возможности применения
Другие решения
B-FLAP I PRO предназначен для предотвращения распространения взрыва по вентиляционным трубопроводам. Клапан срабатывает мгновенно и блокирует обратный поток пламени и избыточного давления, тем самым обеспечивая локализацию взрыва в пределах одного узла. Устройство сертифицировано для работы с пылью всех классов взрывоопасности (St1, St2, St3), включая смеси с экстремально низкими значениями MIE и MIT.
Модель оснащена надёжным механизмом фиксации заслонки (RPD), исключающим её случайное закрытие при перепадах давления. Клапан может устанавливаться как горизонтально, так и вертикально — до или после аспирационного фильтра, включая сложные участки с изгибами труб. Это делает B-FLAP универсальным решением для фильтров, циклонов, мельниц, сушилок и других единиц оборудования.
Особенности:
- Подходит для металлической и неметаллической пыли классов St1 / St2 / St3
- Поддерживает горизонтальную и вертикальную установку
- Возможна установка до и после аспирационного фильтра
- Совместим с изогнутыми участками труб
- Надёжный механизм RPD удерживает заслонку в запертом положении
- Низкое значение MESG (безопасный экспериментальный максимальный зазор)
- Выпускается в 16 типоразмерах
- Возможность установки датчика положения заслонки и датчика загрязнения
Преимущества:
- Эффективная локализация взрыва во всём трубопроводе
- Защита оборудования и персонала без дополнительного контроля
- Высокая устойчивость к давлению
- Подходит для пыли с низкими значениями MIE и MIT
- Не требует электроэнергии или внешнего питания (без применения датчиков)
- Опциональная антикоррозийная обработка

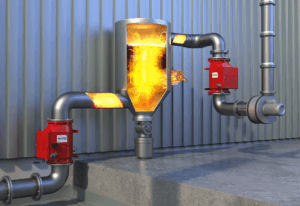

Взрывозащитный обратный клапан можно установить между:
- Сушилками
- Бункерами
- Фильтрами
- Дробилками
- Мельницами
- Циклонами
- Сепараторами
- Другим промышленным оборудованием
Защитите оборудование и персонал с помощью комплексных решений от АТЕКСЦЕНТР РУ:
- Высвобождение взрыва: взрыворазрядные панели направленно сбрасывают избыточное давление в окружающее пространство, снижая риск разрушения конструкции.
- Беспламенное высвобождение взрыва: пламегасители FLEX обеспечивают эффективный и безопасный сброс энергии взрыва без распространения пламени и избыточного давления в окружающее пространство.
- Подавление взрыва: HRD системы быстро обнаруживают и подавляют взрыв на начальной стадии, предотвращая повреждение оборудования.
- Взрывозащита элеваторов (ELEVEX): специализированные системы для защиты ковшовых элеваторов от распространения и последствий взрыва.

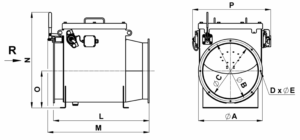

Технические характеристики
| Размер | ST1 | ST3 | Углерод. сталь | Нерж. сталь | ØA [мм] | ØB [мм] | ØC [мм] | D x ØE | L [мм] | N [мм] | P [мм] | Вес [кг] |
| DN 100 | + | + | + | + | 152 | 132 | 100 | 4 x 9,5 | 280 | 287 | 244 | 9 |
| DN 125 | + | + | + | + | 177 | 157 | 125 | 4 x 9,5 | 305 | 308 | 269 | 11 |
| DN 150 | + | + | + | + | 202 | 182 | 150 | 6 x 9,5 | 330 | 337 | 294 | 13 |
| DN 200 | + | + | + | + | 253 | 233 | 200 | 6 x 9,5 | 390 | 387 | 344 | 18 |
| DN 250 | + | + | + | + | 303 | 283 | 250 | 6 x 9,5 | 510 | 502 | 417 | 40 |
| DN 280 | + | + | + | + | 343 | 317 | 280 | 8 x 9,5 | 560 | 537 | 447 | 47 |
| DN 300 | + | + | + | + | 363 | 337 | 300 | 8 x 9,5 | 580 | 552 | 467 | 50 |
| DN 315 | + | + | + | + | 378 | 352 | 315 | 8 x 9,5 | 600 | 567 | 482 | 53 |
| DN 355 | + | + | + | + | 418 | 392 | 355 | 8 x 9,5 | 630 | 607 | 522 | 61 |
| DN 400 | + | + | + | + | 464 | 438 | 400 | 8 x 9,5 | 695 | 652 | 568 | 77 |
| DN 450 | + | + | + | 514 | 488 | 450 | 8 x 9,5 | 750 | 702 | 619 | 88 | |
| DN 500 | + | + | + | 564 | 538 | 500 | 8 x 9,5 | 800 | 752 | 669 | 101 | |
| DN 560 | + | + | + | 664 | 629 | 560 | 16 x 14 | 930 | 838 | 745 | 157 | |
| DN 630 | + | + | + | 734 | 698 | 630 | 16 x 14 | 1005 | 908 | 815 | 180 | |
| DN 710 | + | + | 814 | 775 | 710 | 16 x 14 | 1156 | 1102 | 967 | 305 | ||
| DN 800 | + | + | 904 | 861 | 800 | 24 x 14 | 1246 | 1193 | 1057 | 351 |
Стандарты
ТР ТС 012/2011
ГОСТ 32407-2013
ГОСТ 31610.0-2019
EN 15089
EN 16447
