HRD система (high rate discharge) – это сертифицированная активная система, предназначенная для подавления взрыва. Идеально подходит для применения на технологическом оборудовании с повышенными санитарно-гигиеническими требованиями. Механизм системы позволяет эффективно подавлять взрыв, снижая давление взрыва внутри оборудования ниже максимально допустимого давления и предотвращая его разрушение.

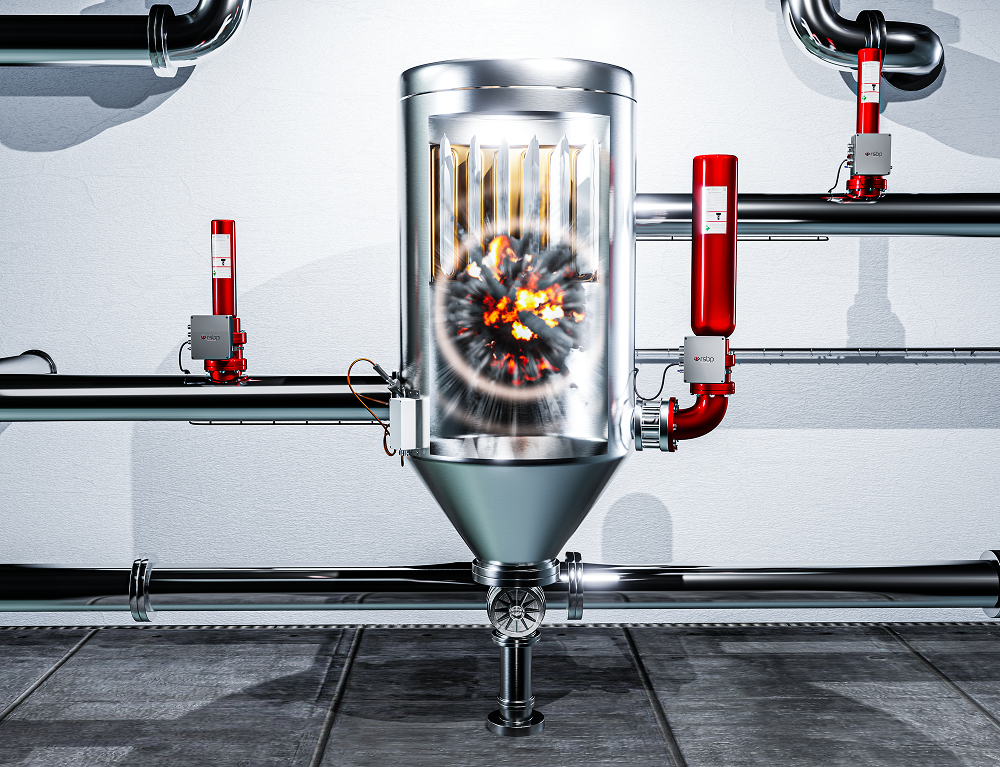

HRD система подавления взрыва предназначена для защиты закрытых или почти герметичных ёмкостей от разрушительных последствий взрыва. Она срабатывает за миллисекунды после обнаружения первых признаков детонации – по сигналу от датчиков давления или оптических детекторов. Контроллер активирует HRD баллоны, которые распыляют взрывоподавляющее вещество внутрь защищаемого объёма. Это позволяет быстро снизить давление и остановить пламя, не допуская выхода взрыва за пределы оборудования.

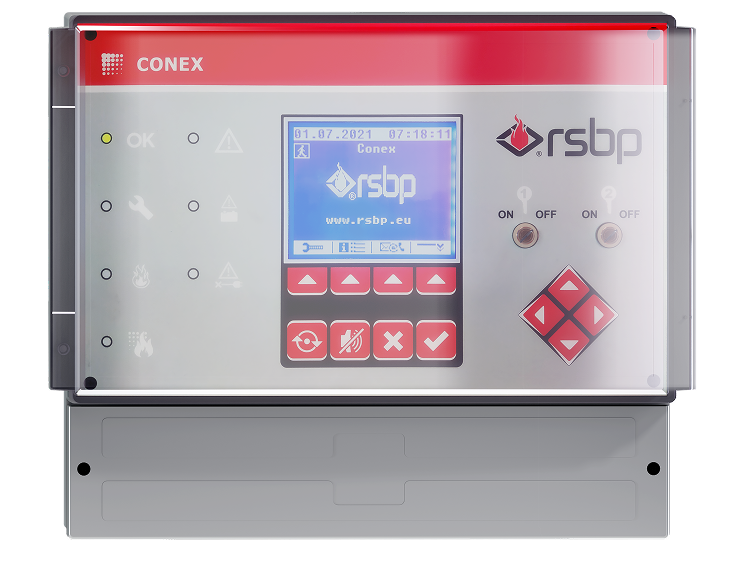

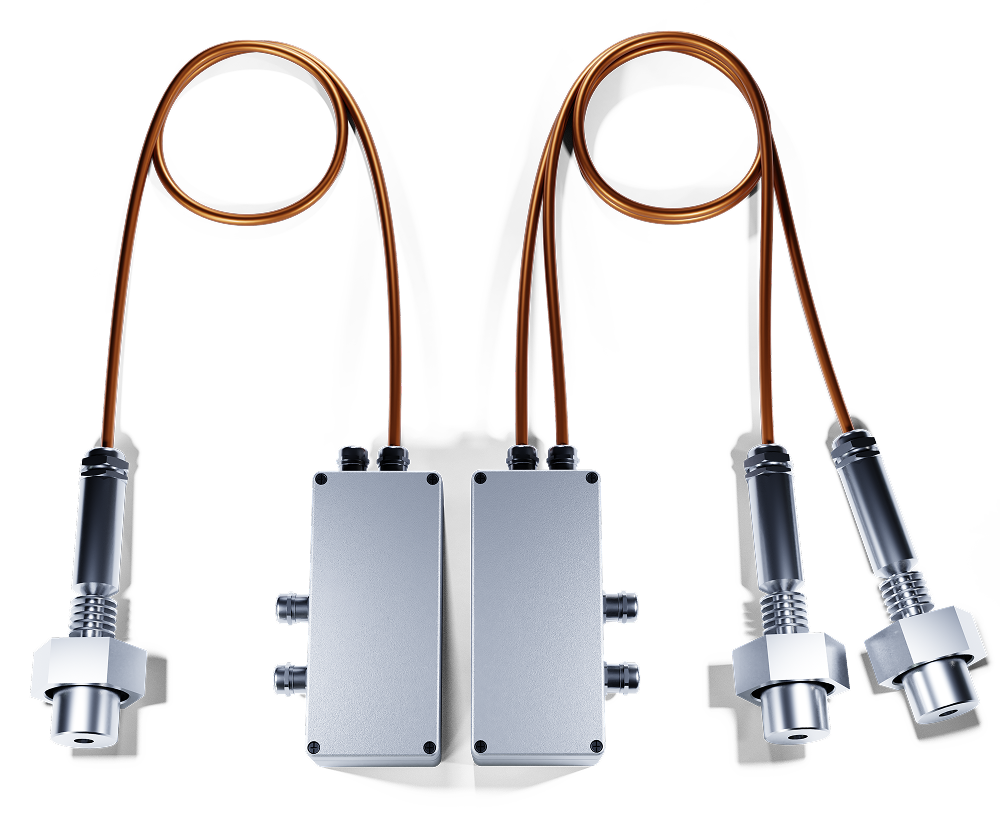

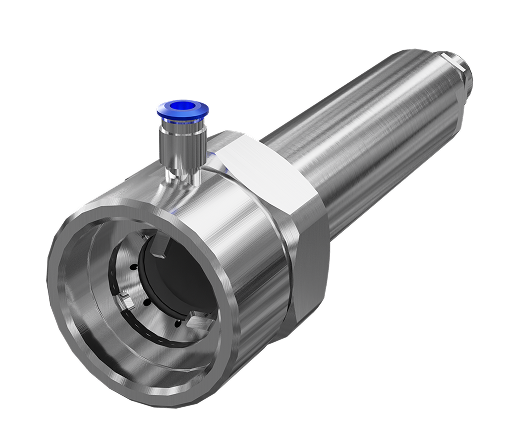

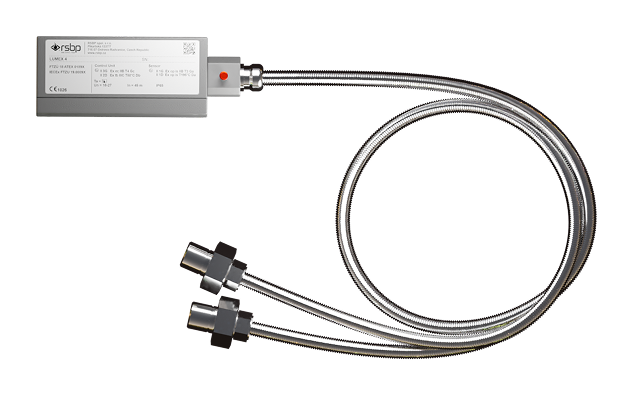

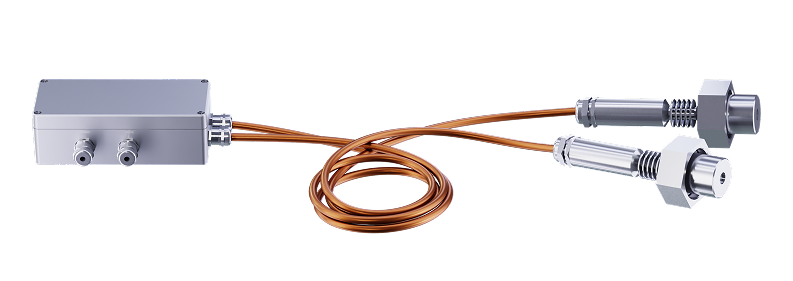

Компоненты системы подавления взрыва

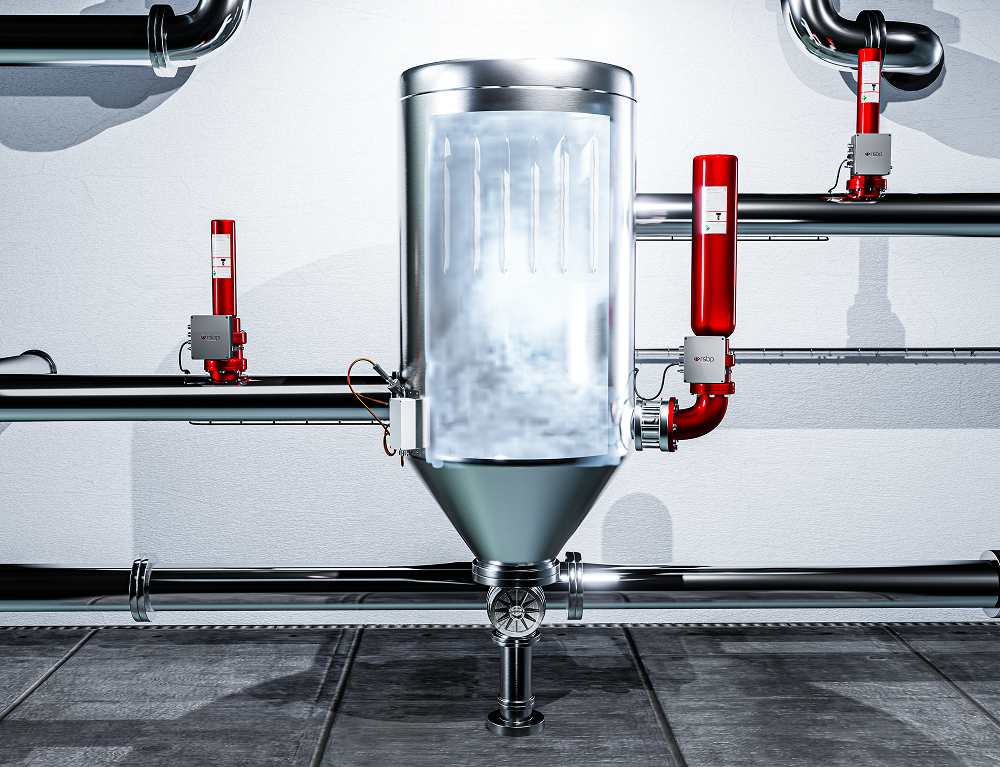

Стадии подавления взрыва
-

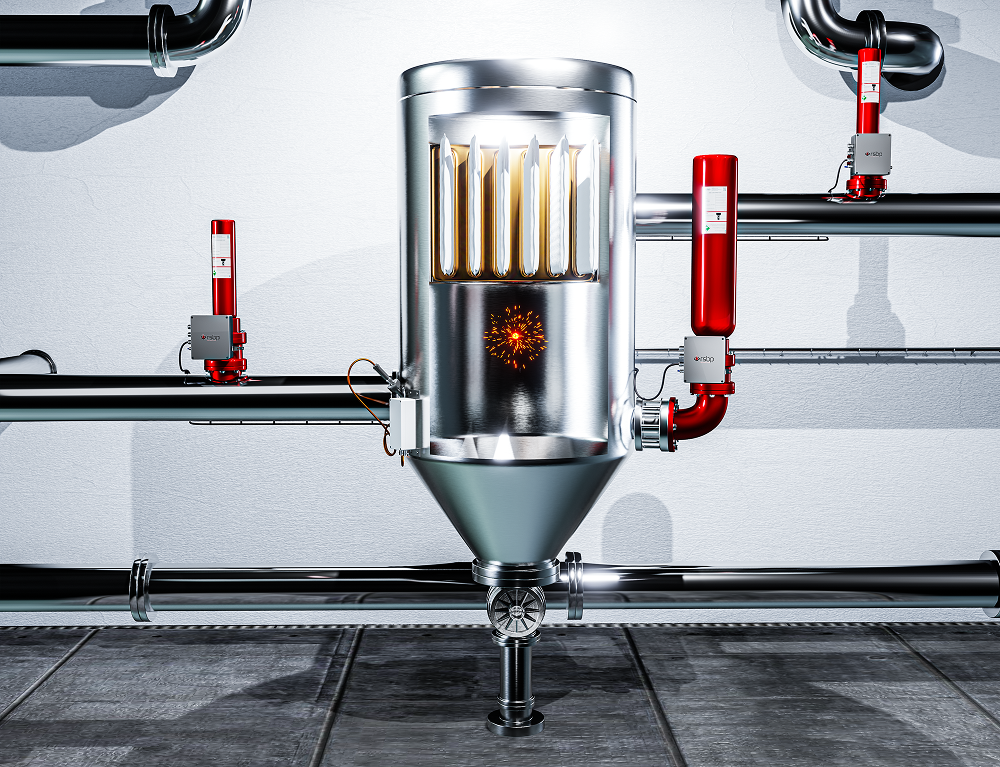

- Инициирование взрыва
-
- Обнаружение взрыва
-

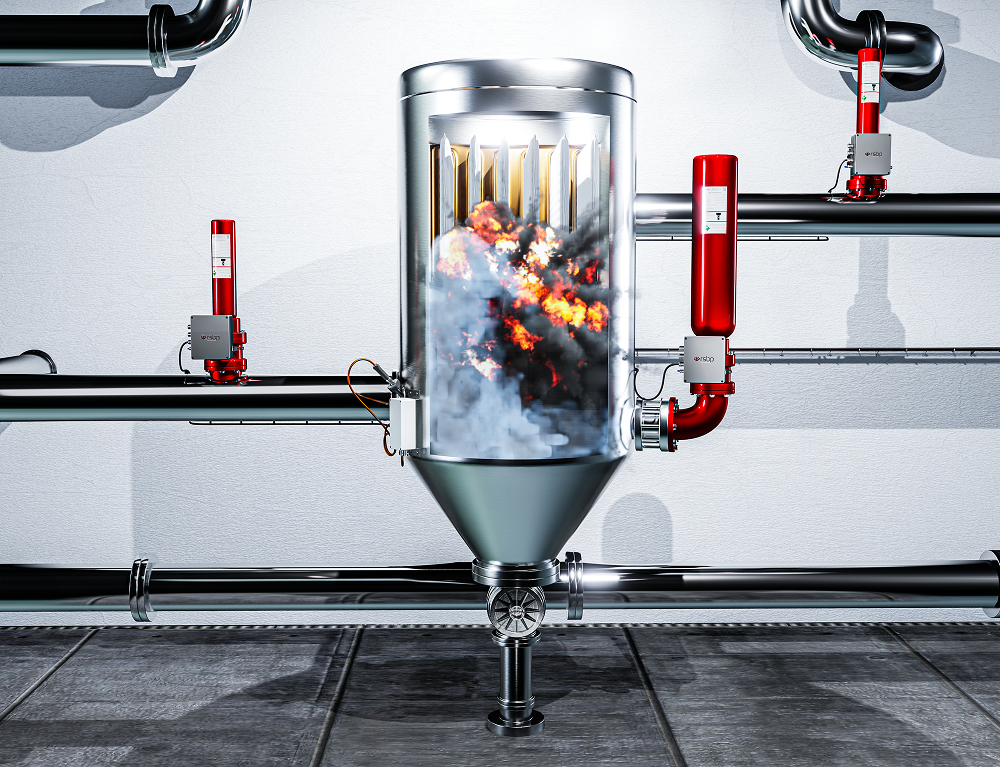

- Внесение взрывоподавляющего вещества, снижение давления
-
- Подавление взрыва
Особенности:
- Подходит для металлической (кроме лёгких металлов) и неметаллической пыли классов St1 / St2 / St3 и гибридных смесей
- Срабатывание за миллисекунды
- Надёжное снижение давления с Pmax до безопасного Pred
- Совместима с оборудованием, подверженным пульсациям давления
- Автоматическое архивирование данных системы
- Гибкая комплектация в зависимости от задачи
Преимущества:
- Подавляет взрыв до того, как он причинит ущерб
- Предотвращает разрушение оборудования и производственные простои
- Безопасна для персонала и технологических процессов
- Подходит для пищевой, химической, фармацевтической и других отраслей
- Не требует большого пространства вокруг оборудования
- Возможность применения внутри помещений
- Соответствие российским и международным стандартам безопасности
HRD систему подавления взрыва можно установить на:
- Мельницы
- Сепараторы
- Фильтры и фильтрующие установки
- Циклоны
- Транспортёры
- Бункеры
- Элеваторы (нории)
- Сушилки
- Дробилки
- Другое промышленное оборудование
Защитите оборудование и персонал с помощью комплексных решений от АТЕКСЦЕНТР РУ:
- Высвобождение взрыва: взрыворазрядные панели направленно сбрасывают избыточное давление в окружающее пространство, снижая риск разрушения конструкции.
- Беспламенное высвобождение взрыва: пламегасители FLEX обеспечивают эффективный и безопасный сброс энергии взрыва без распространения пламени и избыточного давления в окружающее пространство.
- Локализация взрыва: взрывозащитные обратные клапаны B-FLAP и быстродействующие задвижки GATEX блокируют распространение взрыва по трубопроводам и воздуховодам.
- Взрывозащита элеваторов (ELEVEX): специализированные системы для защиты ковшовых элеваторов от распространения и последствий взрыва.
Технические характеристики
| Тип баллона | Параметр | A1 / 5,34 л | A2 / 5,34 л | B / 8 л | C / 20 л 3″ | D / 20 л 4″ | E / 50 л 3″ | G / 50 л 4″ |
| Баллоны EU | Высота | 720 | 910 | 880 | 900 | 940 | 1680 | 1720 |
| Ширина | 140 | 140 | 380 | 390 | 390 | 390 | 390 | |
| Ø диаметр | 140 | 140 | 140 | 229 | 229 | 229 | 229 | |
| Баллоны NFPA | Высота | 760 | 1000 | 880 | 900 | 940 | 1680 | 1720 |
| Ширина | 280 | 280 | 295 | 310 | 310 | 310 | 310 | |
| Ø диаметр | 140 | 140 | 140 | 229 | 229 | 229 | 229 | |
| Баллоны FM | Высота | x | x | 880 | 900 | 940 | 1680 | 1720 |
| Ширина | x | x | 295 | 310 | 310 | 310 | 310 | |
| Ø диаметр | x | x | 140 | 229 | 229 | 229 | 229 | |
| Вес ингибитора | 4 кг | 4 кг | 6 кг | 16 кг | 16 кг | 35 кг | 35 кг | |
Стандарты
ТР ТС 012/2011
ТР ТС 032/2013
ГОСТ 31441.1-2011
EN 14373
